ОВЕН ДТС-И, ДТП-И — термосопротивления, термопары со встроенным нормирующим преобразователем



Номенклатура температурных датчиков производства компании ОВЕН пополняется датчиками с выходными сигналами 4…20мА. Данные датчики изготавливаются на базе производимых компанией ОВЕН термометров сопротивления (50М, 100П, Pt100) и термопар (ХК(L), ХА(К)) и встраиваемых в их головки нормирующие преобразователи НПТ-2 (таблетки).
Перечень изготавливаемых моделей датчиков с выходным сигналом 4…20мА
Тип Модели Эскизы моделей
Термометры сопротивления 015, 025, 035, 045, 145, 055, 065, 075, 085, 095, 105
Термопары 015, 025, 035, 045, 055, 065, 075, 085, 095, 105, 185, 195, 205, 215, 265

Возможности
Датчики с выходным сигналом 4…20мА позволяют:
подключать отечественные датчиками температуры к контроллерам зарубежных производителей;
увеличивать длину линии связи «измерительный прибор датчик температуры»;
подключить к одному датчику несколько измерителей;
снизить влияние помех на линию связи «прибор датчик».

Достоинства
По сравнению с продуктами других заводов датчики ОВЕН имеет ряд достоинств:
высокая точность;
датчики ОВЕН внесены в реестр средств измерений РФ;
высокая разрешающая способность. Дискретность выходного сигнала 4…20мА составляет не более 8мкА;
высокая надежность. Датчики ОВЕН с выходным сигналом 4…20мА сооветствует требованиям ГОСТ по электромагнитной совместимости с критерием качества функционирования А;
высокая временная стабильность;
широкий диапазон рабочих температур окружающий среды: -40…+85оС.
Технические характеристики
Наименование Значение
Номинальное значение напряжения питания (постоянного тока) 24 В
Диапазон допустимых напряжений питания (постоянного тока) 12 – 36 В
Диапазон выходного тока преобразователя 4 – 20 мА
Вид зависимости «ток от температуры» линейная
Нелинейность преобразования, не хуже ±0,2%
Разрядность цифро-аналогового преобразователя, не менее 12 бит
Сопротивление каждого провода соединяющего преобразователь с термометром сопротивления, Ом, не более 30
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более 100
Номинальное значение сопротивления нагрузки 250 Ом ±5 %
Максимальное допустимое сопротивление нагрузки 1200 Ом
Пульсации выходного сигнала 0,6%
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более 30 мин
Показатель тепловой инерции, не более 20...40 с

Модификации
Для обозначения при заказе используется стандартная маркировка для производимых компанией ОВЕН датчиков температуры, с следующими отличиями:
после обозначения конструктивного исполнения (модели) датчика, указывается заглавная буква "Л" (Луцкая), указывающая на то что датчик выполнен с увеличенной комутационной головкой;
в конце маркировки, перед диапазоном преобразования, через точку приписывается заглавная буква «И», обозначающая наличие встроенного в головку датчика нормирующего преобразователя с выходным сигналом 4…20мА;
в конце маркировки в скобках указывается диапазон температур преобразования, обозначенный цифрой (1-10).

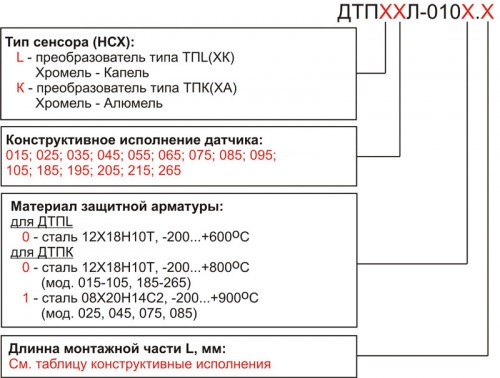

Примеры маркировок датчиков
Обозначение при заказе Тип сенсора Градуировка нормирующего преобразователя, °С Диапазон измеряемого значения, °С
ДТС035Л-50М.0,5.120.И[3] Сu 50 (a=0,00428°C 0(4 мА)…+150(20 мА) 0...+150
ДТПL035Л-0100.120.И[9] TХК (L) 0(4 мА)…+600(20 мА) 0...+600
Датчики с выходным сигналом тока 4…20мА изготавливаются только с одним чувствительным элементом, с 2-х проводной схемой подключения и увеличенной пластмассовой комутационной головкой(габариты головки см. на рис.
Конструктивное исполнение Модель Параметры Длина монтажной части L*, мм
015 D = 8 мм L, мм 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250,1600, 2000
025 D = 10 мм
035 D = 8 мм, M = 20х1,5 мм**,S = 22 мм L, мм 60, 80, 100, 120,160,200, 250, 320, 400, 500,630, 800, 1000, 1250,1600, 2000
045 D = 10 мм, M = 20х1,5 мм**,S = 22 мм
145 D = 6 мм, M = 20х1,5 мм**,S = 22 мм
055 D = 10 мм, M = 20х1,5 мм**,S = 22 мм L, мм 80, 100, 120,160,200, 250, 320, 400, 500,630, 800, 1000, 1250,1600, 2000
065 D = 8 мм, M = 20х1,5 мм**,S = 27 мм
075 D = 10 мм, M = 20х1,5 мм**,S = 27 мм
085 D = 10 мм, M = 27х2 мм**,S = 32 мм
095 D = 10 мм, D1 = 18 мм, M = 20х1,5**,S = 22 мм
105 D = 8 мм, M = 20х1,5 мм**,S = 27 мм
* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчиков с трубной резьбой.

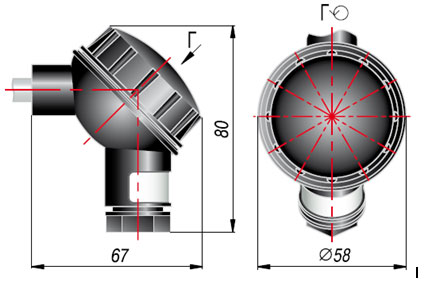

Конструктивное исполнение коммутационной головки для ДТС моделей ХХ5
Исполнение Габаритный чертеж
Увеличенное
Стандартное


Модификации датчиков с увеличенной коммутационной головкой

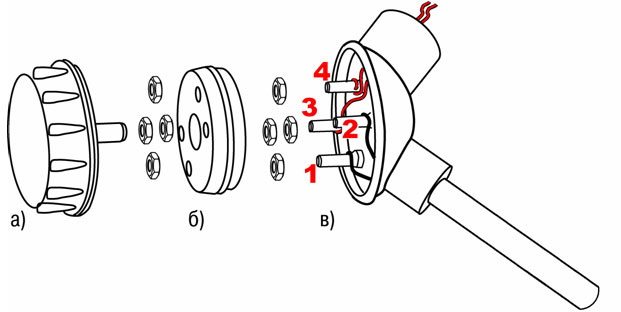

Подключение

Задать вопрос.

ОВЕН ДТС-И, ДТП-И — термосопротивления, термопары со встроенным нормирующим преобразователем


Ваши вопросы:

ГостьЕсть ли в наличии температурные датчики Овен ТДС 035Л-100П 0,25 250И 0-200С, цена?

Ответ: Добрый день.
Датчики Овен с токовым выходом (маркировка И) всегда изготавливаются под заказ. Срок обычно составляет 10-24 дней.
