Серия DL — фотоэлектрический датчик уровня жидкости



Превосходные характеристики чувствительности и компактный размер
Датчики уровня жидкости серии BL определяют наличие или отсутствие жидкости в прозрачной трубе диаметром 6–13 мм с толщиной стенки 1 мм. Они имеют два режима работы (на свет или затемнение), выбираемые с помощью кнопочного переключателя, и светодиодные индикаторы (зеленый и красный) для удобного контроля текущего рабочего состояния. Компактные размеры приборов серии BL позволяют экономить монтажное пространство.

Отличительные особенности

* Определяет наличие или отсутствие жидкости в прозрачной трубе диаметром 6–13 мм с толщиной стенки 1 мм.
* Компактный размер: 23 (Ш) × 14 (В) × 13 (Д) мм.
* Два режима работы: на свет или затемнение (выбор с помощью кнопочного переключателя).
* Индикаторы режима работы (зеленый СИД: на свет — горит, на затемнение — не горит) и срабатывания (красный СИД).
* Защита от переполюсовки, короткого замыкания и сверхтока на выходе.
* Степень защиты IP64 (стандарт МЭК).
* Защитное крепление (заказывается отдельно).

Информация при заказе

Технические характеристики
Модель NPN-выход BL13-TDT
PNP-выход BL13-TDT-P
Тип срабатывания На пересечение луча
Труба Прозрачная труба ?6-13 мм (толщина 1 мм) (ФЭП (фторопласт) или материал с такой же прозрачностью)
Объект Жидкость в трубе?1
Время срабатывания Не более 2 мс
Источник питания 12-24 В= +10 % (пульсация двойной амплитуды не более 10 %)
Потребляемый ток Не более 30 мА
Источник света Инфракрасный СИД (950 нм)
Режимы работы По выбору (кнопочный переключатель): на свет/на затемнение
Выход управления NPN- или PNP-выход с открытым коллектором:
Электрическая защита Защита от переполюсовки, защита от короткого замыкания выходной цепи
Индикаторы Индикатор срабатывания (красный СИД), индикатор режима работы (зеленый СИД)
Сопротивление изоляции Не менее 20 МОм (при 500 В= по мегомметру)
Помехоустойчивость Шум прямоугольной формы +240 В (ширина импульса 1 мкс) от имитатора шума
Диэлектрическая прочность 1000 В~, 50/60 Гц в течение 1 минуты (между всеми зажимами и корпусом)
Вибрация Амплитуда 1,5 мм или 300 м/с
Ударная нагрузка 500 м/с
Условия хранения и эксплуатации Внешняя засветка Солнечный свет/лампа накаливания - не более 3000 лк (засветка приемника)
Температура окружающей среды +10...+55 °C; хранение: -25...+65 °C
Влажность 35-85 % относительной влажности; хранение: 35-85 % относительной влажности
Степень защиты IP64 (стандарт МЭК)
Материалы Корпус: поликарбонат
Кабель ?2,5 мм, 3 жилы, 1 м (AWG 28, диаметр жилы - 0,08 мм, число проволок в жиле - 19, наружный диаметр изолятора - 0,9 мм)
Дополнительный кабель Крепление на трубу (2 шт.), противоскользящая трубка (2 шт.)
Сертификация CE
Масса Приблиз. 30 г

Размеры

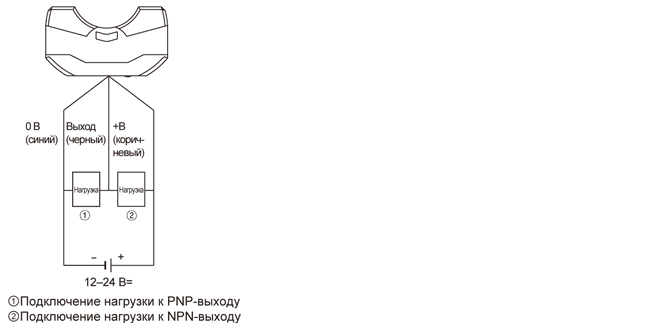

Схема соединений
