ОВЕН ПД100 модель 137 — погружной датчик уровня (гидростатического давления столба жидкости)



Датчики ОВЕН ПД100-ДГ модели 137 представляют собой преобразователи гидростатического давления с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем.
Данная модель характеризуется возможностью работы внутри жидкости. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съемный защитный колпачок предохраняет измерительную мембрану (открытый сенсор) от механических повреждений.
Преобразователи данной модели могут применяться в системах измерения и поддержания уровня жидкости на основных и вторичных производствах в промышленности и ЖКХ: водозаборных скважинах и резервуарах, канализационных станциях и емкостях, прудах-отстойниках, водонапорных башнях и т.д.
Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка КК-01

Основные характеристики преобразователя

  • измерение гидростатического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (вода, конденсат, различные жидкости, стоки и т.п.)
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА
  • верхний предел измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м. вод. ст.
  • перегрузочная способность не менее 200% ВПИ.
  • основная приведенная погрешность – 0,5; 1,0 % ВПИ
  • степень защиты корпуса датчика давления – IP68
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522

Технические характеристики

Наименование

Значение

Выходной сигнал постоянного тока4...20 мА, 2-х проводная схема
Основная приведенная погрешность0,5; 1,0 % ВПИ
Диапазон рабочих температур измеряемой среды0…+40 °С
Напряжение питания12…36 В постоянного тока
Сопротивление нагрузки0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощностьне более 0,8 Вт
Устойчивость к механическимгруппа исполнения V3
воздействиямпо ГОСТ Р 52931
Степень защиты корпусаIP68
Устойчивость к климатическим воздействиямУХЛ3.1
Диапазон рабочих температур окружающего воздуха–40…+80 °С
Атмосферное давление рабочее66...106,7 кПа
Среднее время наработки на отказне менее 500 000 ч
Средний срок службы12 лет
Межповерочный интервал2 года
Методика поверкиКУВФ.406230.100 МП
Вес датчика без упаковки / в упаковке / вес 10м кабеля0,2 кг / 0,3 кг / 0,6 кг
Штуцер (без защитного колпачка)M24х1,5 "открытый сенсор"
Тип электрического соединителякабель гидрометрический
Габаритный размер (без кабеля)не более 155 мм

Перегрузочная способность

не менее 200 % от ВПИ

Предельное давление перегрузки

не менее 400 % от ВПИ

Схемы подключения

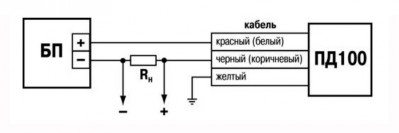

Схема подключения ПД100-ДГ
Схема подключения ПД100-ДГ

Габаритные размеры

Габаритные размеры ПД100-ДГ
Габаритные размеры ПД100-ДГ

Комплект поставки

  • Преобразователь давления ПД100-ДГ - 1 шт.
  • Паспорт - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Гарантийный талон - 1 шт.

Документация

Сертификат соответствия ГАЗПРОМСЕРТ для ПД100

Сертификат средств измерений ПД100 (Беларусь)

Декларация о соответствии на ПД100

Сертификат средств измерений ПД100 (Казахстан)

Гигиенический (пищевой) сертификат на ПД100

Разрешение Ростехнадзора на ПД100

Сертификат средств измерений ПД100 (Россия)

Руководство по эксплуатации ПД100 (Общее руководство по эксплуатации на датчики ПД100-хх)

Краткое руководство ПД100-ДГ
