ОВЕН ОВЕН ПДУ-Ex — поплавковые датчики уровня во взрывозащищенном исполнении



Одноуровневый поплавковый датчик ОВЕН ПДУ-1.1-Ex с проводом НВ 0,35 Одноуровневый поплавковый датчик ОВЕН ПДУ-3.1-Ex с проводом НВ 0,35 Двухуровневые поплавковые датчики ПДУ-1.2-Ex с силиконовым кабелем Одноуровневый поплавковый датчик ОВЕН ПДУ-2.1-Ex с силиконовым кабелем Двухуровневый поплавковый датчик ОВЕН ПДУ-3.2-Ex с силиконовым кабелем Трехуровневый поплавковый датчик ОВЕН ПДУ-3.3-Ex с силиконовым кабелем
Поплавковые датчики уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0 Ex ia IIC T4 Х предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.

Основные технические характеристики:

Наименование параметра

Значение

ПДУ-1.Х

ПДУ-2.Х

ПДУ-3.Х

Электрические параметры

Количество сигнализируемых уровней

1 или 2

1; 2; 3

Максимальный коммутируемый ток, мА

88

Максимальное коммутируемое напряжение, В

31.8

Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А

1х106

Конструктивные параметры

Расположение оси крепежного отверстия датчика в резервуаре

Горизонтальное

Вертикальное

Максимальная длина штока до нижнего уровня, мм

2500

3000

Cостояние контактов датчика в нижнем положении поплавка:

  • для ПДУ-Х.1, ПДУ-Х.2
  • для ПДУ-Х.1.К, ПДУ-Х.2.К

Нормально-разомкнутое

Нормально-замкнутое

Плотность измеряемой среды, г/см3

0,70

0,66

Температура контролируемой среды, °С

-40...+105

Давление контролируемой среды, МПа

1,6

4

Материал рабочей части датчика

Сталь 12Х18Н10Т или AISI 316L

Степень защиты по ГОСТ 14254

IP68

Длина провода, м (не указывается при заказе)

0,5

Длина кабельного вывода, м

Значение кратное 1, минимальная длина 3

Искробезопасные параметры

Максимальное входное напряжение Ui, В

31.8

Максимальный входной ток Ii, мА

88

Максимальная внутренняя емкость Ci, мкФ

0,08

Максимальная внутренняя индуктивность Li, мГн

1

Меры безопасности

Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.

Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U0 ≤ Ui, I0 ≤ Ii, С0 ≥ Ci + СК, L0 ≥ Li + LК (где СК и LК – емкость и индуктивность соединительных кабелей соответственно).


Габаритные чертежи

Одноуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Поплавковый датчик уровня горизонтального крепления ПДУ-1.1.L, ПДУ-1.1.L.К-Ex-ExПоплавковый датчик уровня ОВЕН ПДУ-2.1.L-ExПоплавковый датчик уровня ОВЕН ПДУ-3.1.L-Ex

Поплавковый датчик уровня горизонтального крепления ПДУ-1.1.-Ex

Поплавковый датчик уровня вертикального крепления ПДУ-2.1.-Ex

Поплавковый датчик уровня вертикального крепления ПДУ-3.1.-Ex

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Двухуровневые поплавковые датчики уровня ПДУ-1.2-ExДвухуровневые поплавковые датчики уровня ОВЕН ПДУ-2.2-ExДвухуровневые поплавковые датчики уровня ОВЕН ПДУ-3.2-Ex

Двухуровневые поплавковые датчики уровня ПДУ-1.2-Ex

Двухуровневые поплавковые датчики уровня ПДУ-2.2-Ex

Двухуровневые поплавковые датчики уровня ПДУ-3.2-Ex

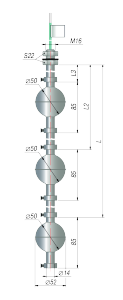

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-3.3

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-3.3-Ex

Обозначение при заказе

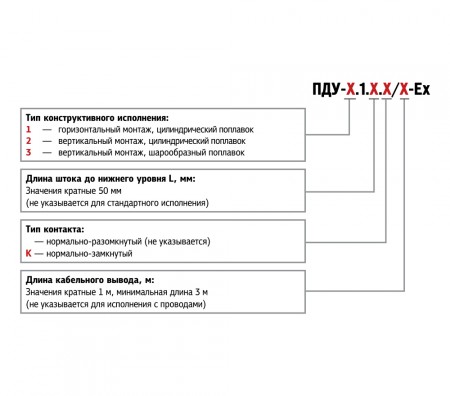

Одноуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Одноуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

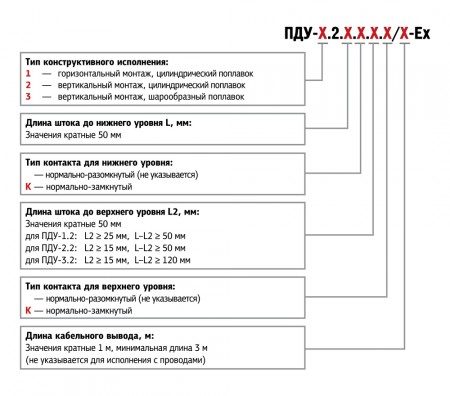

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

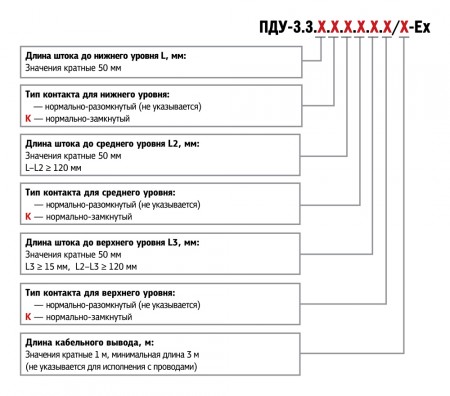

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Примеры обозначения датчиков при заказе

ПДУ-2.1.1000/3-Ex
Условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 1000 мм, нормально-разомкнутый тип контакта и кабельный вывод длиной 3 м.

ПДУ-2.1.100-Ex
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 100 мм, нормально разомкнутым тип контакта, с длиной проводов 0,5 м.

ПДУ-3.3.1000.500.К.50/5-Ex
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий три сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня, 500 мм до среднего уровня и 50 мм до верхнего уровня, разные типы контактов: для нижнего и верхнего уровня – нормально разомкнутым, для среднего уровня – нормально замкнутым, кабельный вывод длиной 5 м.

Документация
