ОВЕН ИПП120 — информационная программируемая панель оператора



ОВЕН ИПП120 — информационная программируемая панель оператора
ОВЕН ИПП120 – компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы. Может применяться в тяжелых условиях эксплуатации совместно с контроллерами или модулями ввода/вывода, подключенными по сети RS-485.

USB Modbus IP65

Основные особенности ОВЕН ИПП120

  • Крепление в отверстие 22,5 мм
  • Использование в тяжелых условиях эксплуатации: IP65, -20…+55 °C
  • Конфигурирование в среде OWEN Logic
  • Задание управляющей логики по сети RS-485
  • Работа по сети по протоколу Modbus RTU/ASCII в режиме Master/Slave
  • Не требует питания при программировании через USB
  • ЖК экран 2×16, 6 механических кнопок
  • Вывод текстовых и цифровых параметров
  • Доступ к внесению изменений по паролю
  • Часы реального времени со сроком службы 10 лет
  • Применение в мобильных установках: питание =9…32 В

Примеры применения

Управление модулями расширения ОВЕН Мх110Использование ИПП120 в качестве выносной панели для ОВЕН ПР114Использование ИПП120 в качестве выносной панели для контроллера ОВЕН ПЛК110 [M02]
Управление модулями расширения ОВЕН Мх110Использование ИПП120 в качестве выносной панели для программируемого реле ОВЕН ПР114

Использование ИПП120 в качестве выносной панели для контроллера ОВЕН ПЛК110 [M02]

Каскадное управление тремя насосами

Применение ИПП120 в системах управления мобильными установками

Каскадное управление тремя насосами

Применение ИПП120 в системах управления мобильными установками

Технические характеристики

Наименование

Значение

Напряжение питания

=9…32 В (номинальное =24 В)

Потребляемая мощность

не более 2,5 Вт

Интерфейсы связи

RS-485

Скорости работы интерфейса

9600, 19200, 38400,115200 бит/с

Универсальный протокол обмена

Modbus RTU/ASCII (режимы Master/Slave)

Конструктивное исполнение

крепление в щите в отверстии диаметром 22,5 мм

Степень защиты корпуса

IP65 (со стороны передней панели)

Тип дисплея

текстовый монохромный ЖКИ с подсветкой, 2×16 символов

Количество механических кнопок, шт.

6

Габаритные размеры, Д×Ш×Г

100×60×56 мм

Масса

не более 0,4 кг

Условия эксплуатации

Температура окружающего воздуха

от -20 до +55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Атмосферное давление

86...106,7 кПа

Схемы подключения

Схемы подключения ИПП120

Элементы индикации и управления

Двухстрочный 16-разрядный ЖКИ для отображения текстовых сообщений и цифровых значений.

Редактирование осуществляется с помощью шести кнопок, расположенных на передней панели ИП120.

Элементы индикации и управления ИПП120

Кнопка

Назначение

Вход в основное меню

Изменение положения курсора / перемещение по разрядам

Перемещение по меню / изменение значения

Применяется в комбинации с другими кнопками

Выбор параметра / сохранение изменения

Отмена изменения (сброс до первоначального значения) / выход из режима редактированрия

Применение изменения

Выход / отмена

Габаритные и установочные размеры

Габаритные размеры ИПП120Подготовка места для монтажа ИПП120

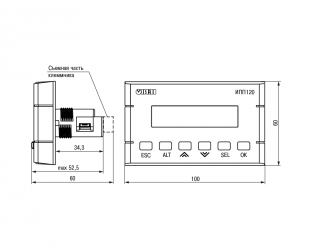

Габаритные размеры

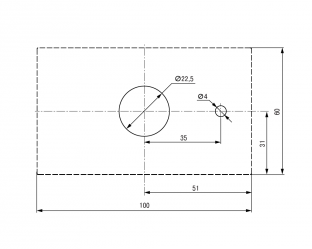

Подготовка места для монтажа прибора

Комплектность

  • Прибор ИПП120
  • Краткое руководство
  • Паспорт и гарантийный талон
  • Комплект клеммных соединителей
  • Диск с ПО
