ОВЕН ТРМ 501 — реле-регулятор с таймером

Назначение реле-регулятора ТРМ 501

Прибор ОВЕН ТРМ 501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов.
Простой в управлении регулятор, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи и т. п.

Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.
Функциональные возможности реле-регулятора ОВЕН ТРМ 501

• ИЗМЕРЕНИЕ И РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ или другой физической величины
• УНИВЕРСАЛЬНЫЙ ВХОД для подключения первичных преобразователей широкого спектра
• УПРАВЛЕНИЕ «НАГРЕВАТЕЛЕМ» ИЛИ «ХОЛОДИЛЬНИКОМ» по двухпозиционному закону
• ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ запуском/остановкой
• ВСТРОЕННЫЙ ТАЙМЕР для обратного отсчета времени 1....999 минут (модификация ТРМ501), 1....999 секунд (модификация ТРМ501-С) или 0,1...99,9 секунд (модификация ТРМ501-Д)
• ТРИ РЕЖИМА РАБОТЫ регулятора и таймера
• ДОПОЛНИТЕЛЬНОЕ РЕЛЕ ДЛЯ СИГНАЛИЗАЦИИ об аварийной ситуации

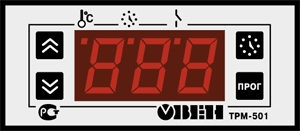

• ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
• СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
• ЗАЩИТА УСТАВОК РЕГУЛЯТОРА И ТАЙМЕРА от несанкционированных изменений

Руководство по эксплуатации

Питание

Напряжение питания	12 В (постоянного или переменного тока)
Допустимое отклонение напряжения питания	-10 ...+10 %
Максимально допустимый ток источника питания	250 мА

Входы

Время опроса входных каналов, не более	1 с
Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика)	+0,5 %
Входное сопротивление прибора для унифицированного сигнала:
- тока 0...5 мА, 0...20 мА, 4...20 мА	10 Ом +0,5 %
- напряжения 0...100 мВ, 0...50 мВ	не менее 100 кОм
Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП")	0...0,8 В
Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП")	2,4...30 В
Выходное сопротивление устройства внешнего управления таймером	не более 1 кОм

Выходы

Количество встроенных выходных э/м реле	2
Максимально допустимый ток, коммутируемый контактами э/м реле	8 А при 220 В 50 Гц и cos > 0,4

Таймер

Время работы таймера:
- ТРМ501	0...999 мин
- ТРМ501-C	0...999 с
- ТРМ501-Д	0...99,9 с
Дискретность времени работы таймера:
- ТРМ501	1 мин
- ТРМ501-С	1 с
- ТРМ501-Д	0,1 с

Корпус

Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели

щитовой Щ3, 76х34х70 мм, IP54

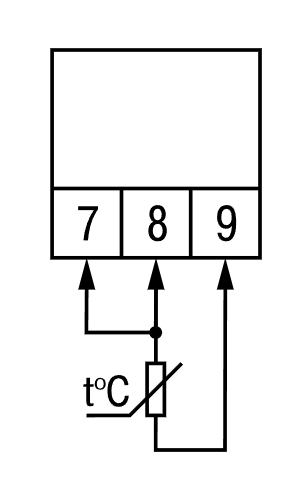

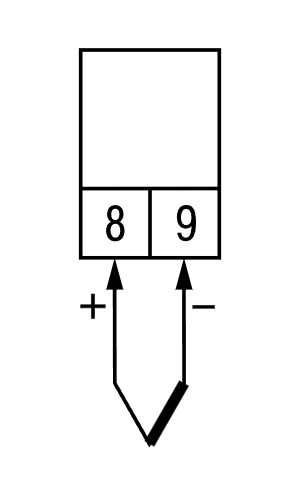

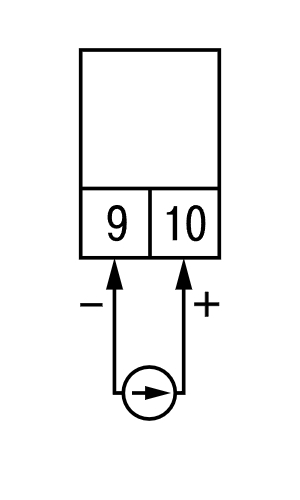

Характеристики измерительных датчиков

Код tin	Тип датчика	Диапазон измерений	Разрешающаяспособность
00	ТСМ 100М W100=1,426	-50...+200 °C	1 °C
01	TCM 50M W100=1,426	-50...+200 °C	1 °C
02	TCП 100П W100=1,385 (Pt100)	-99...+650 °C	1 °C
03	ТСП 100П W100=1,391	-99...+650 °C	1 °C
04	ТХК(L)	-99...+750 °C	1 °C
05	ТХА(K)	-99...+999 °C	1 °C
06	Напряжение 0:50 мВ	0...100 %	0,1 %
07	ТСП 50П W100=1,385	-99...+650 °C	1 °C
08	ТСП 50П W100=1,391	-99...+650 °C	1 °C
09	TCM 50M W100=1,428	-99...+200 °C	1 °C
10	Ток 4:20 мА	0...100 %	0,1 %
11	Ток 0:20 мА	0...100 %	0,1 %
12	Ток 0:5 мА	0...100 %	0,1 %
13	Напряжение 0:100 мВ	0...100 %	0,1 %
14	ТСМ 100М W100=1,428	-50...+200 °C	1 °C
15	ТСМ гр. 23	-50...+200 °C	1 °C
19	ТНН(N)	-99...+999 °C	1 °C
20	ТЖК(J)	-99...+900 °C	1 °C

Устройства, подключаемые к дополнительному (управляющему) входу
- Устройства с "сухими" контактами (кнопки, выключатели, герконы, реле и др.)
- Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом
- Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В.
- Входной ток при напряжении низкого уровня не превышает 15 мА
