ОВЕН TRM500 — терморегулятор



Назначение
ТРМ500 предназначен для управления процессами поддержания температуры в печах, термопласт автоматах, экструдерах, термопрессах, машинах для выдува ПЭТ тары, гомогенизаторах, запайщиках, термоусадочном оборудовании, оборудовании для термоформинга, термопрессах (перенос изображений), оборудовании для производства строительных материалов (хозблоки, пеноблоки и т.п.), сушилках и другого оборудования в работе которого требуется управление температурой.



Возможности прибора:
Функции:
- управление температурой по “onoff” или “ПИД” закону;
- светодиодная индикация нахождения температуре в заданной зоне;
- сигнализация о входе температуры в заданную зону при помощи 1-го или 2-х реле;
- по команде дискретного входа:
- смена уставки с одного предустановленного значения на другое;
- перевод работы прибора в ручной режим управления;
- перевод из “Стоп” - “Пуск”;
Входы:
- один универсальный вход для измерения температуры при помощи ТС и ТП;
- ТС по: 2х, 3х, 4х проводной схеме;
- встроенная компенсация температуры холодный концов термопары;
- поддержка всех распространенных в РОССИИ датчиков температуры;
- класс точности: ТС - 0.25%, ПТ - 0.5%;
- один дискретный вход для переключения режимов работы прибора.
Выходы:
- 3 выхода для управления или сигнализации;
- выход 1: реле для управления или сигнализации. Нагрузкой до 5А или 30А;
- выход 2: выход для управления твердотельными реле (0-5В);
- выход 3: выход для сигнализации (до 5А).
Эргономика:
- 1 или 2 индикатора;
- увеличенный индикатор.
- высота цифры 20мм;
- удобная, простая настройка;
- стандартные габариты лицевой панели (96х48мм);
- современный дизайн;
- температура эксплуатации -20… +50 °С.

Технические характеристики:
НазваниеЗначение
Напряжение питания150…265В переменного
Потребляемая мощностьНе более 5Вт
Количество аналоговых входов1
Количество дискретных входов1
Количество дискретных выходов3
Типы ВУ:
Выход 1Реле электромеханическое 5А (стандарт) 25А (опция)
Выход 2Т (05В) логический выход под управление ТТР
Выход 3Реле электромеханическое 5А
Поддержка типов датчиков
ТС50100 (М, Сu, П, Pt), 53М
ТПL, J, N, K, T, S, R, B, A-1, A-2, A-3
Заявляемый класс точности (ТСТП)0.25

Обозначения при заказе

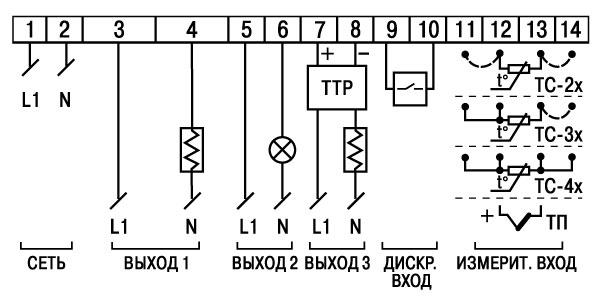

Схемы подключения:

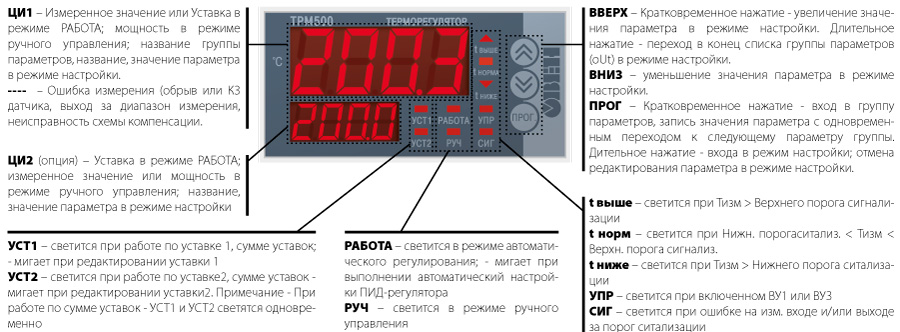

Индикация:



Режимы работы:

дискретный вход настроен на смену уставки

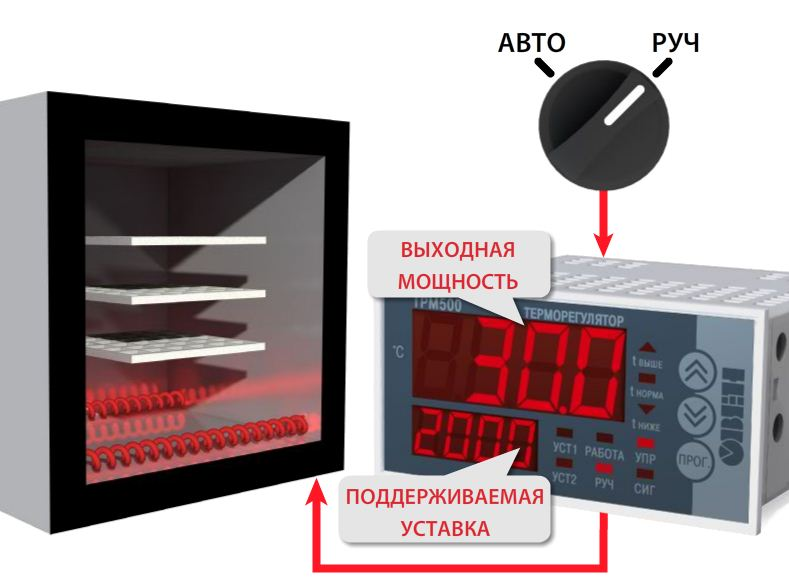

дискретный вход настроен на переход в ручной режим управления выходной мощностью

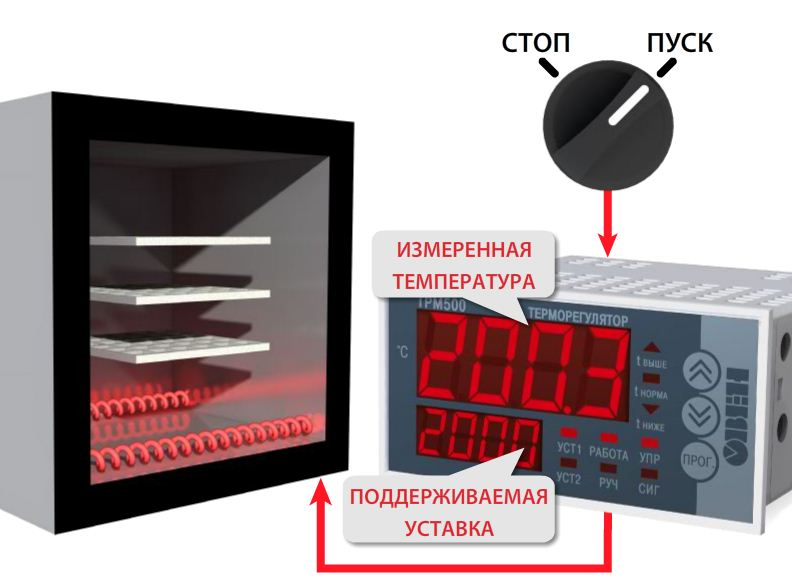

дискретный вход настроен на запуск или останов процесса автоматического управления температурой


Цены на продукцию


НаименованиеЦена, р.
Измеритель-регулятор температуры ТРМ500-Щ2.30А
Модель: ТРМ500-Щ2.30А
Цена: 2 460,00р.
КУПИТЬ
Измеритель-регулятор температуры ТРМ500-Щ2.5А
Модель: ТРМ500-Щ2.5А
Цена: 2 040,00р.
КУПИТЬ

Задать вопрос.

ОВЕН TRM500 — терморегулятор


Ваши вопросы:

игорьдобрый день! интересует ТРМ500-Щ2.5А(наличие и цена).Спасибо

Ответ:

Добрый день, Игорь.

ТРМ500
-Щ2.5А 2006руб всегда на складе в большом количестве.


мараткакой можете предложить регулятор для поддержания температуры и влажности, в одном приборе, мощность тэнов не более 3кВт

Ответ: Здравствуйте!
По вашей задаче прибором в одном корпусе обойтись не получится. В любом случае понадобится датчик температуры и влажности, например ОВЕНовский ПВТ10, у него аналоговый выход 4-20мА.
К нему соотвественно измеритель-регулятор, способный работать с этим сигналом, например ОВЕНовский же 2ТРМ1 с двумя релейными выходами - делать регулировку по каналу температуры и по каналу влажности.
И чтобы коммутировать мощность 3 кВт к релейным выходам этого прибора подключаете магнитный пускатель либо твердотельное реле, рассчитанное на эту мощность.Для более детального обсуждения вашей задачи можете
оставить ваш телефон.

АндрейДобрый день! Для управления электрической лабораторной двухспиральной нагревательной печью был приобретён ТРМ500-Щ2.5 вместо Щ2.30. Возможно ли реализация увеличения выходной мощности через ВЫХОД 1 без применения ТТР?

Ответ: Здравствуйте!
В любом случае, если и не твердотельное реле, то нужен какой-то контактор либо промежуточное реле (они бывают силового исполнения на токи около 25А) на требуемый вам ток.

ГостьХочу установить данный ТРМ на автоклав (нагрузка 3кВт, 220В), подскажите, для подключения нагрузки использовать ТТР (и какой использовать) или можно подключать напрямую. Подскажите как грамотно подключить чтобы не вывести из строя ТРМ.Заранее спасибо.

Ответ: Здравствуйте! Можно использовать ТРМ500-Щ2.30А без дополнительного реле, т.к. релейный выход позволяет коммутировать нагрузку до 30А 250В.

ВладимирЗдравствуйте. Интересует, в каких единицах задаются ПИД-коэффициенты в регуляторе ТРМ-500?Обычно пропорциональный задается в градусах, а интегральный и дифференциальный в секундах, так ли это в этом приборе?

Ответ: В руководстве размерность этих коэффициентов не указана, но я полагаю, что принципы ПИД-регулирования здесь те же, что и в других приборах.
Кроме того, в ТРМ500 есть возможность автонастройки данных коэффициентов.

ГостьЗдравствуйте! Подскажите пожалуйста возможно ли подключения одного из ваших приборов, для полной автоматизации процесса. При производстве домашнего инкубатора (темпера-ра., влажность, тэн, вентилятор и добавочно любую другую функцию, с учетом заданного времени, на пример эл. двигатель для переворота яйиц.) Спасибо!

Ответ: Добрый день. Готового прибора со всеми встроенными функциями нет. Необходими несколько уточнений по технике. Скорее всего Вам подойдёт программируемое реле (например Овен ПР114 или аналог)
Более точно сможем сказать после обсуждения по т(351)797-58-01. Либо сообщите свой телефон и мы сами Вам позвоним.

ГостьЗдраствуйте.меня зовут руслан я купил термореле овен трм500-щ2.30а на инкубатор хотел настройт незнаю кудато нажал нажал вобщем бардак вышла как настройть заново

Ответ: Руководство по эксплуатации
http://www.owen.ru/uploads/re_trm500_1779.pdf
Руководство по программированию
http://www.owen.ru/uploads/primeri_programmirovaniya_trm500.pdf

Внимательно прочитайте перед использованием прибора, выполните сброс на заводские настройки и настраивайте,
если у Вас возникнут трудности, можете приехать с Вашим прибором в наш офис по адресу г.Челябинск, ул. Братьев Кашириных, д.87А, оф 51
и мы поможем Вам с настройкой.

ГостьЗдравствуйте. Нужен терморегулятор для поддержания температуры жидкости в пределах 20-40 градусов,для автоматического управления включением ТЭН (до1.5 кВт)при понижении температуры.,и однофазного электродвигателя вентилятора (до 500 вТ)при повышении. Какой можете предложить. Спасибо!

Ответ: Добрый день. Ваша техническая задача может быть решена несколькими вариантами. Если точность поддержания температуры не сильно критична, то подойдёт простейщий прибор например 2ТРМ1, если же нужно точное поддержание, то необходим ПИД-регулятор с функцией управления нагревателем и охладителем (напр. Autonics TK4 или Delta El. DTB)
