Mitsubishi Electric ALPHA 2 — программируемые контроллеры



Mitsubishi Electric ALPHA 2 — программируемые контроллеры
Новые возможности в управлении

Промышленные контроллеры ALPHA XL открывают действительно новые возможности для создания современных систем управления. Разработанные для автоматизации промышленного оборудования, эти контроллеры обладают расширенными функциональными возможностями. Новейшие идеи, реализованные в ALPHA XL, позволили расширить как программные, так и аппаратные возможности устройств управления. В систему команд добавлены пятнадцать новых функциональных блоков (математические операции, функции передачи текстовых сообщений SMS&PWM). Объем памяти, предоставляемой пользователю для решения задач управления, увеличен до 200 функциональных блоков (почти в три раза). Аппаратные возможности новых контроллеров расширены за счет увеличения размеров встроенного дисплея, введением второго коммуникационного порта RS-232 и добавлением опций расширения, открывающих новые возможности, в том числе в обработке аналоговых сигналов, например, при контроле температурного режима.

Число дискретных входов, которые могут использоваться для ввода аналоговых сигналов в диапазоне 0...10 В, увеличено до восьми. Чувствительность АЦП при этом улучшена до 20 мВ. Возможность применения вне помещений Диапазон рабочих температур контроллера составляет теперь -25...+55°С, что позволяет использовать блок вне закрытых помещений (например, на специализированных машинах), а также в условиях низких температур без потери параметров точности и надежности.

Встроенные НМI-функции

Удобство применения и дисплей, обеспечивающий вывод отчетливого изображения - это два важных преимущества ALPHA XL. Увеличенные размеры экрана, оборудованного подсветкой, позволяют работать с диаграммами и движущимися текстовыми сообщениями. Защита ALPHA XL трехуровневым паролем предотвращает несанкционированный доступ к корректировке данных и параметров, которые могут быть изменены с помощью восьми функциональных кнопок.

Простое программирование

AL-PCS/WIN-EU - программное обеспечение под Windows, включающее симулятор и функцию визуализации процесса.
Встроенный блок редактора экранов позволяет быстро и легко конфигурировать разрабатываемую пользователем систему меню дисплея. Наличие создаваемых пользователем функциональных библиотек привносит дополнительные удобства в работу с ALPHA XL. Для скачивания доступна русифицированная версия ПО с примерами программ, функциональным блоком ПИД-регулирования, функциональным блоком для обработки сигналов термосопротивлений Pt100 и термопар типа K.

8 встроенных каналов аналогового ввода и возможность расширения ввода/вывода для придания системе большей гибкости.

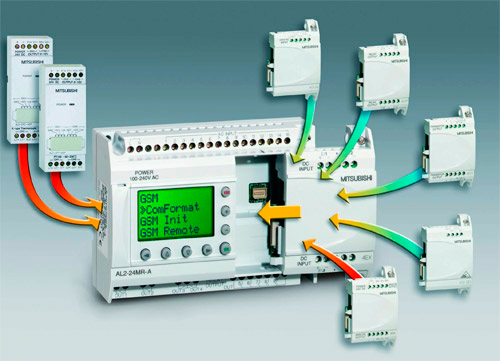

Возможности каждого из четырех базовых типов контроллеров могут быть расширены за счет подключения специальных адаптеров ввода/вывода, что позволяет получить в целом 28 каналов.

В настоящее время доступны следующие адаптеры:

четыре канала дискретного ввода (24В DC) с двумя встроенными 1 кГц счетчиками;

четыре канала дискретного ввода (240В АС); o четыре канала релейного вывода (2А);

четыре дискретных транзисторных канала вывода с ОК (0,5А).

Разрабатывается и вскоре будет доступен адаптер на два аналоговых выхода.

Расширенные коммуникационные возможности

Контроллеры ALPHA XL имеют второй коммуникационный порт, который позволяет Вам напрямую подключать до 16 устройств в сеть. Помимо удаленного обмена информацией с контроллером посредством модема, появилась возможность посылать с контроллера SMS-сообщения на мобильные телефоны, e-mail на персональный компьютер и даже отправлять сообщения на факс. Контроллер может сам связываться с другими контроллерами или периферийными устройствами.

Доступные модели AL2-10MR-D, AL2-10MR-A, AL2-14MR-D, AL2-14MR-A, AL2-24MR-D, AL2-24MR-A

Спецификации:

AL2-10MR-AAL2-10MR-DAL2-14MR-AAL2-14MR-DAL2-24MR-AAL2-24MR-D
Встроенный ввод-вывод101014142424
Цифровые входы (24В DC или 220 В AC)66881515
Аналоговые входы (0-10В)-6-8-8
Встроенные выходы (24-220 В)446699
Макс. потребляемая мощность, Вт4,94,05,57,57,09,0
Тип. потребляемая мощностьВсе входы и выходы ВКЛ./ВЫКЛ.Вт3,5/1,85 240 В пер. 3,0/1,55 120 В пер.2,5/0,754,5/2,0 240 В пер. 3,5/1,5 120 В пер.4,0 / 1,05,5/2,5 240 В пер. 4,5/2,0 120 В пер.5,0 / 1,0
Масса, кг0,20,20,30,30,350,3
Размеры (Ш х В x Г) мм71,2 x 90 x 5571,2 x 90 x 55124,6 x 90 x 52124,6 x 90 x 52124,6 x 90 x 52124,6 x 90 x 52

Опции:



- AL2-2DA - модуль расширения, 2 аналоговых выхода по току (4-20мА) или напряжению(0-10В), 12 бит.
- AL2-4EX - модуль расширения, 4 цифровых входа =24В.
- AL2-4EX-A2 - модуль расширения, 4 цифровых входа ~240В.
- AL2-4EYR - модуль расширения, 4 релейных выхода (2А).
- AL2-4EYT - модуль расширения, 4 транзисторных выхода (0,5А).
- AL2-EEPROM-2 - модуль расширения памяти.
- AL2-2PT-ADP - аналоговый вход для Alpha XL; PT100 0-10 В, 2 канала.
- AL2-2TC-ADP - аналоговый вход для Alpha XL; K-тип термопары 0-10 В, 2 канала.
- AL2-ASI-BD - модуль ASI-интерфейса для Alpha XL.
- AL2-GSM-CAB - кабель связь/GSM для Alpha XL

Руководство по аппаратной части ПЛК Alpha 2

Инструкция по средствам связи ПЛК Alpha 2

Каталог ПЛК Alpha 2

Задать вопрос.

Ваши вопросы:

ГостьДобрый день!подскажите пожалуйста можно-ли каким нибудь способом подключить датчик давления с сигналом(4-20ма)к Mitsubishi AL2?¡

Ответ: Здравствуйте!
Токовый сигнал 4-20мА можно подключить на вход 0..10В контроллера Mitsubishi AL2 только параллельно с резистором( 250 Ом или 500 Ом)

ГостьДобрый день. Подскажите, пожалуйста, как подсоединить датчик давления с выходом 4-20мА к контроллеру.Желательно схему. Заранее благодарен.

Ответ: Здравствуйте!
У данного контроллера аналоговые входы с I01 по I08, но они работают только на приём 0-10В. Или же только передавать сигнал через 500 Ом резистор .
Если нужен преобразователь 4-20мА в 0-10В, то есть котроллеры производителся DELTA с такими возможностями.

Гостьназначение кнопок на передней панели

Ответ: Зависит от программы контролера. Например, менять уставку температуры или время работы или количества циклов и тп.

Гостькак использовать контроллерal2-14mr-a на холодильных танках( контроллер промывки).

Ответ: Добрый день. Необходимо запрограммировать контролер.

Гостьна дисплее (руссифицированный) высвечивается авария в чем причина

Ответ: Здравствуйте! Рекомендую обратиться в сервисную службу Mitsubici Electric

Контактный номер сервисного специалиста: 8-(495)-721-20-70

automation@mer.mee.com


Гостьсколько стоит

Ответ: Зависит от конфигурации. Простые программируемые реле стоят около 9000руб.

ЕвгенийДобрый день!Скажите а есть ли перевод на русский язык руководства по программированию ...97101?

Ответ:
http://www.briznsk.ru/download/equipment/mitsubishi/alpha_programming_manual_ru.pdf вот ссылка на руководство на русском

ГостьЗдравствуйте! Прошу вышлите инструкцию по программированию AL2-10MR-Dспасибо

Ответ: http://esspb.ru/Documents/ALPHA_soft.pdf вот ссылка на руководство

Гостьпрошу сообщить стоимость AL2-10MR-D

Ответ: На сегодняшний день стоимость составит 9166,40 руб с НДС

пред ТСЖДобрый день! Подскажите пожалуйста.В моем теплоузле стоит контроллер ALPHA-2 на тепловой бойлер.На дисплее в третьей строке, где отображается состояние насоса ГВС, измеренная температура ГВС и состояние регулятора ГВС отображается: темпер.30,мигающая В, Р2. Что означает мигающая В? У меня ГВС не набирает выставленную температуру 55гр., хотя на бойлер поступает входящая горяч. вода 70гр., ищу где неисправность.

Ответ: Mitsubishi Alpha-2 это контроллер со свободным программированием, что означает мигающая В, можно узнать у специалиста, который программировал Ваш контроллер, либо в инструкциях, которые он мог оставить, а также если просмотреть программу на контроллере, руководство по программированию отправлено на указанный Вами e-mail.

ГостьДобрый день!Вышлете пожалуйста,инструкцию по настройке контроллера AL2-24MR-D в автоматическом режиме по погоде.Спасибо.

Ответ: Добрый день!
Инструкция по программированию контроллера AL2-24MR-D направлена на указанный Вами e-mail.
При возникновении вопросов Вы можете связаться со специалистом службы технической поддержки.
