ОВЕН СПК110 — панелный программируемый логический контроллер



Отличительные особенности:
Панель оператора и программируемый логический контроллер в одном корпусе
Графический экран с диагональю 10 дюймов
Количество цветов 65535
Сенсорное управление экраном
Два независимых последовательных интерфейса RS-232/RS-485
Встроенная операционная система Linux
Поддержка протоколов Modbus/OWEN

Основные функциональные возможности
Объединение функций ПЛК и графической панели оператора позволяют сэкономить пространство в щите управления и стоимость системы управления в целом.
Разработка программ и алгоритмов управления в единой среде программирования позволяет сократить сроки разработки за счет использования одних и тех же переменных системы, тем самым экономит человеческие и финансовые ресурсы исполнителя.
Сенсорный экран управления – позволяет создавать элементы управления технологическим процессом в удобных для пользователя местах. Осуществлять необходимые подписи и комментарии к элементам управления.
Программное переключение режимов работы универсальных интерфейсов RS-232/RS-485 – позволяют не оговаривать исполнение панели в момент заказа и сократить количество ЗИП на складе.
Индикация состояния обмена по последовательным интерфейсам на лицевой панели позволяет идентифицировать состояние линий связи с внешними устройствами, не прибегая к вскрытию щита управления.
Операционная система – дает возможность использовать стандартные программные средства для увеличения функциональных возможностей изделия.

Технические характеристики
Основные характеристики
Климатическое исполнение °C0 ... + 60
ОхлаждениеПассивное
Степень защиты корпуса(с лицевой стороны)IP65
Диапазон напряжений питания, ВСПК1ххОт 12 до 28В постоянного тока(номинальное 24В)
Потребляемая мощность, ВтНе более 5
Материал
Лицевая панель
Корпус

Пластик
Пластик
Масса, кг1,2
Технические характеристики
Размер экрана, дюйм10,2"
Видимая область, мм220x132
ЖК дисплейTFT
Разрешение экрана, пиксель800x480
Количество цветов65536
Яркость, Кд\м2300
Контрастность500:1
Индикация на передней панелинет
Тип подсветки дисплеяСветодиодная (LED)
Время работы подсветки, часов50 000
Сенсорное управление, типЕсть, резистивный
Количество нажатий1 000 000
"Механические" кнопки, штнет


Интерфейсы и протоколы

ИнтерфейсКоличество, шт.Протоколырежимы работы
COM1 (RS232/RS485)1ModBus (ASCII RTU), ОВЕН14800, 9600, 19200, 38400, 57600, 115200
COM2 (RS232/RS485)1ModBus (ASCII RTU), ОВЕН1
Ethernet0
USB Host1Подключение USB Flash
USB Device1Порт для загрузки программы
SD Card1Карточки до 32 ГБ

¹В контроллерах ОВЕН СПК1хх предусмотрена возможность работы с нестандартными протоколоми по любому из портов, это позволяет подключать устройства с нестандартным протоколом передачи данных (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.).

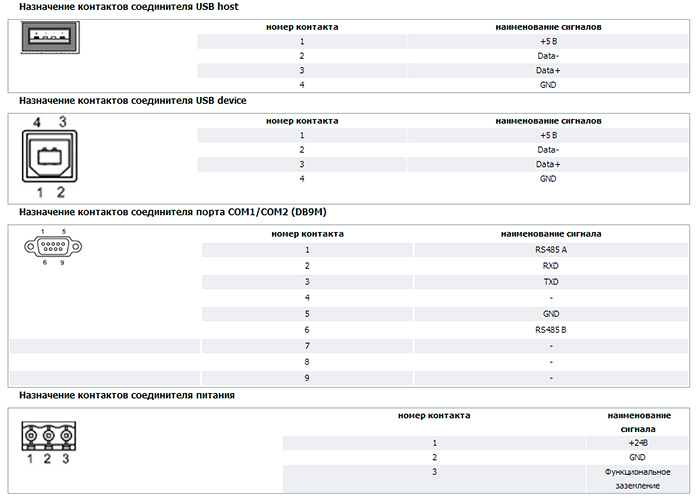

Схемы подключения



Габаритные и установочные размеры


Комплект поставки:
Панельный контроллер ОВЕН СП110 – 1 шт.
Комплект крепежных элементов – 1 шт.
CD-диск с программным обеспечением и документацией – 1 шт.
Руководство по эксплуатации – 1 шт.
Паспорт – 1 шт.
Гарантийный талон – 1 шт.
Кабель для загрузки пользовательской программы – 1 шт.


Руководство по эксплуатации ОВЕН СПК110
