ОВЕН ПЧВ3 — преобразователи частоты векторные для насосов и вентиляторов



Линейка преобразователей частоты ОВЕН ПЧВ3 имеет расширенные функциональные возможности, меньшие массогабаритные характеристики, увеличенный диапазон мощностей.

Функционал линейки ПЧВ3 максимально адаптирован под наиболее популярные HVAC-применения (Отопление, вентиляция и кондиционирование), обеспечивая в том числе:

  • «спящий» режим, необходимый в системах с переменным разбором жидкости для насосов;
  • специализированный противопожарный режим, необходимый для частотных преобразователей, управляющих вентиляцией в современном здании.

Вместе с тем линейка сохранила и даже расширила возможности общепромышленных ПЧ, поэтому может быть с успехом использована в большинстве задач управления промышленным приводом за исключением случаев точного позиционирования и больших динамических перегрузок. Примерами таких применений могут служить смесители, дозаторы, ременные приводы, конвейеры и т.п.
Помимо стандартного исполнения ПЧВ3 со степенью защиты корпуса IP20 новая линейка включает 17 модификаций частотных преобразователей в диапазоне мощностей от 0,75 до 90 кВт со степенью защиты корпуса IP54. Такие преобразователи частоты могут быть установлены в помещениях с повышенным пыле- и влагообразованием без использования шкафа управления, что значительно упрощает монтаж оборудования, не требует создания системы принудительной вентиляции и снижает общие затраты на систему автоматизации.

Основные функциональные возможности ПЧВ3

  • Плавный пуск и останов двигателя, в том числе отложенный запуск.
  • Компенсация нагрузки и скольжения.
  • Вольт-частотный или векторный алгоритмы управления.
  • Автоматическая адаптация двигателя без вращения.
  • Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности.
  • Полная функциональная и аппаратная диагностика и защита работы ПЧВ.
  • Встроенный сетевой дроссель, дроссель в звене постоянного тока и дополнительный входной дроссель.
  • Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
  • Встроенный ПЛК для решения сложных задач управления и позиционирования привода.
  • Специализированный «спящий» режим для эффективной работы при малом разборе.
  • Специализированный противопожарный режим для систем вентиляции.
  • Подхват вращающегося привода для безаварийного запуска систем с вращением до подачи напряжения питания или при провалах напряжения.
  • Пропуск резонансных частот (до 2 участков пропуска).
  • Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
  • Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.
  • Возможность повышения степени защиты корпуса до IP21 при использовании крышки КО.

Возможности модификации ОВЕН ПЧВ3 со степенью защиты IP54

  • Более простое, надежное и бюджетное решение по сравнению с установкой частотника со степенью защиты IP20 в шкаф IP54.
  • Минимальные массогабаритные характеристики среди аналогичных устройств (занимает мало места на стене).
  • Инновационная система охлаждения (вентилятор ПЧВ не обдувает платы устройства, что позволяет устанавливать их в пыльных помещениях без периодического разбора и продува ПЧВ).
  • Соответствие требованиям ЭМС (встроенный фильтр ЭМС класса А1).
  • Удобный монтаж и подключение к двигателю и системе управления (можно установить близко к насосу, фиксация всех кабелей, идущих от ПЧВ).

Аксессуары для ПЧВ3

Аксессуары необходимы только для модификаций ПЧВ3 и приобретаются отдельно.

Полный перечень аксессуаров и подробное описание

Локальная панель оператора ЛПО3

Съемная локальная панель оператора ЛПО3 предназначена для программирования и индикации значений параметров работы прибора. Запрограммированный прибор может функционировать без ЛПО3, поэтому партия из нескольких приборов может комплектоваться одной ЛПО3.

Преимущества ЛПО:

  • Одна панель на несколько частотников.
  • Возможность копирования и тиражирования параметров.
  • Позволяют легко переносить настройки.
  • Возможен монтаж на удаленную панель шкафа управления с помощью монтажного комплекта KM3.
  • Гарантия 3 года.

Примечание.

Съемная локальная панель оператора ЛПО3 для модификаций ПЧВ3 приобретается отдельно.

Для модификаций ПЧВ3 IP54 локальная панель оператора ЛПО3 является несъемной частью корпуса.

Крышка КО3

Крышка КО3

Служит для повышения защиты корпуса ПЧВ до степени IP21, надежного закрепления сетевых и моторных кабелей и механической защиты от прикосновения к силовым клеммам. Различаются размерами для соответствующих корпусов.

Примечание.

Съемная крышка КО3 для модификаций ПЧВ3 приобретается отдельно.

Для модификаций ПЧВ3 IP54 локальная крышка КО3 не нужна.

Кабельная панель ПК3

Служит для надежного закрепления сетевых и моторных кабелей, гальванического подключения оболочек бронированных кабелей к заземляющей клемме ПЧВ. Принцип действия состоит в подавлении помех путем отвода их энергии на клемму заземления. Крепится к клемме заземления в нижней части корпуса ПЧВ. Различаются размерами для соответствующих корпусов.

Примечание.

Кабельная панель ПК3 для модификаций ПЧВ3 приобретается отдельно.

Для модификаций ПЧВ3 IP54 кабельная панель ПК3 не нужна.

Отличие линеек преобразователей частоты ПЧВ

Линейка компактных преобразователей частоты общепромышленного применения ОВЕН ПЧВ1/ПЧВ2Линейка преобразователей частоты для управления насосами и вентиляторами ОВЕН ПЧВ3
  1. Мощность до 22 кВт
  2. Вход для подключения инкрементальных энкодеров
  3. S-образная характеристика контроля частоты
  4. Тормозной транзистор (>1,5 кВт)
  1. Мощность до 90 кВт
  2. Встроенный входной дроссель
  3. Возможность управления синхронными двигателями
  4. «Спящий» режим
  5. Пожарный режим
  6. Контроль расхода
  7. Контроль натяжения ремня

Технические характеристики

НаименованиеЗначение
1Питающая сеть3 фазы, 200…240 В (0,25…11 кВт)3 фазы, 380…480 В(0,37…90 кВт)
2Выходное напряжение (U,V,W), %0…100
3Выходная частота, Гц0…200 Гц(VC),0…400 (U/F)
4Цифровые входы,в том числе импульсные4
-
Аналоговые входы2 U/I (0…10 В/4…20 мА)
Аналоговые выходы2 I (4…20 мА)
6Релейные выходы2 (240 В, 2 А)
7Протокол RS-485Modbus RTU, FLN, Metasys; BACnet MSTP
8Встроенные источники питания10 В/25 мА24 В/80 мА
9Класс защиты корпусаIP20
10Вибропрочность1,0g
11Максимальная относительная влажность95 % без конденсации влаги
12Диапазон рабочих температур0…40 ºС при номинальном выходном токе-20…+50 ºС со снижением выходного тока
13Температура при хранении и транспортировке-30… +70 ºС
14Максимальная длина экранированного кабеля двигателя25 м
15Максимальная длина неэкранированного кабеля двигателя50 м
16Перегрузочная способность110 % (60 с), 135% (1 с)
17Тормозной ключнет

Входной и выходной токи ПЧВ3

Модификация ПЧВ3Входной ток ПЧВ3, АВыходной ток ПЧВ3, А
ПЧВ3-К25-Б1,51,5
ПЧВ3-К37-Б2,02,2
ПЧВ3-К75-Б3,54,2
ПЧВ3-1К5-Б6,56,8
ПЧВ3-2К2-Б10,09,6
ПЧВ3-3К7-Б16,015,2
ПЧВ3-5К5-Б24,022
ПЧВ3-7К5-Б32,028
ПЧВ3-11К-Б45,042
ПЧВ3-К37-В1,51,2
ПЧВ3-К75-В, ПЧВ3-К75-В-543,02,2
ПЧВ3-1К5-В, ПЧВ3-1К5-В-544,03,7
ПЧВ3-2К2-В, ПЧВ3-2К2-В-545,55,3
ПЧВ3-3К0-В, ПЧВ3-3К0-В-547,27
ПЧВ3-4К0-В, ПЧВ3-4К0-В-549,59,1
ПЧВ3-5К5-В, ПЧВ3-5К5-В-5413,012
ПЧВ3-7К5-В, ПЧВ3-7К5-В-5417,015,5
ПЧВ3-11К-В, ПЧВ3-11К-В-5425,023
ПЧВ3-15К-В, ПЧВ3-15К-В-5433,031
ПЧВ3-18К-В, ПЧВ3-18К-В-5439,037
ПЧВ3-22К-В, ПЧВ3-22К-В-5446,042,5
ПЧВ3-30К-В, ПЧВ3-30К-В-5463,061
ПЧВ3-37К-В, ПЧВ3-37К-В-5477,073
ПЧВ3-45К-В, ПЧВ3-45К-В-5493,090
ПЧВ3-55К-В, ПЧВ3-55К-В-54113,0106
ПЧВ3-75К-В, ПЧВ3-75К-В-54154,0147
ПЧВ3-90К-В, ПЧВ3-90К-В-54182,0177

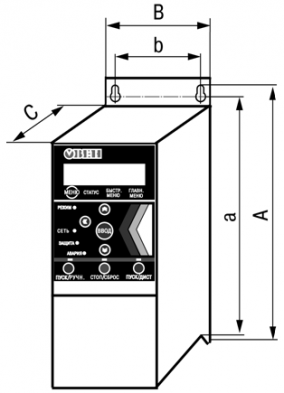

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры ПЧВ3Присоединительные размеры ПЧВ3

Размерные параметры ПЧВ3

МодификаКодРазмеры по направлениям, показанным на рисунке, ммВес, кг
AaBbCdef
Степень защиты
ПЧВ3-К25-Б01195183755616894,55,32,1
ПЧВ3-К37-Б01195183755616894,55,32,1
ПЧВ3-К75-Б01195183755616894,55,32,1
ПЧВ3-1К5-Б01195183755616894,55,32,1
ПЧВ3-2К2-Б022272129065190115,57,43,4
ПЧВ3-3К7-Б0325524010074206115,58,14,5
ПЧВ3-5К5-Б0429627513510524112,678,47,9
ПЧВ3-7К5-Б0429627513510524112,678,47,9
ПЧВ3-11К-Б0533431415012025512,678,59,5
ПЧВ3-К37-В01195183755616894,55,32,1
ПЧВ3-К75-В01195183755616894,55,32,1
ПЧВ3-1К5-В01195183755616894,55,32,1
ПЧВ3-2К2-В022272129065190115,57,43,4
ПЧВ3-3К0-В022272129065190115,57,43,4
ПЧВ3-4К0-В022272129065190115,57,43,4
ПЧВ3-5К5-В0325524010074206115,58,14,5
ПЧВ3-7К5-В0325524010074206115,58,14,5
ПЧВ3-11К-В0429627513510524112,678,47,9
ПЧВ3-15К-В0429627513510524112,678,47,9
ПЧВ3-18К-В0533431415012025512,678,59,5
ПЧВ3-22К-В0533431415012025512,678,59,5
ПЧВ3-30К-В06518495239200242-8,51524,5
ПЧВ3-37К-В06518495239200242-8,51524,5
ПЧВ3-45К-В06518495239200242-8,51524,5
ПЧВ3-55К-В07550521313270335-8,51736
ПЧВ3-75К-В07550521313270335-8,51736
ПЧВ3-90К-В08660631375330335-8,51751
Степень защиты IP54
ПЧВ3-К75-В-54I233231911574225115,595,3
ПЧВ3-1К5-В-54I233231911574225115,595,3
ПЧВ3-2К2-В-54I233231911574225115,595,3
ПЧВ3-3К0-В-54I233231911574225115,595,3
ПЧВ3-4К0-В-54I233231911574225115,595,3
ПЧВ3-5К5-В-54I336835413589237126,59,57,2
ПЧВ3-7К5-В-54I336835413589237126,59,57,2
ПЧВ3-11К-В-54I4476460180133290126,59,513,8
ПЧВ3-15К-В-54I4476460180133290126,59,513,8
ПЧВ3-18К-В-54I4476460180133290126,59,513,8
ПЧВ3-22К-В-54I6650624242210260199927
ПЧВ3-30К-В-54I6650624242210260199927
ПЧВ3-37К-В-54I6650624242210260199927
ПЧВ3-45К-В-54I76806483082723101999,845
ПЧВ3-55К-В-54I76806483082723101999,845
ПЧВ3-75К-В-54I87707393703343351999,865
ПЧВ3-90К-В-54I87707393703343351999,865

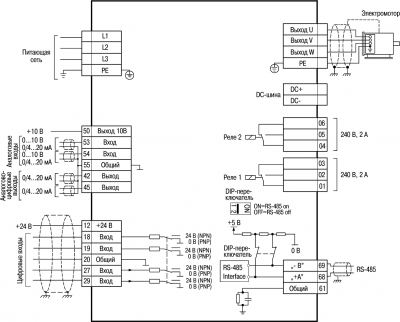

Схема электрических соединений

Схема электрических соединений всех клемм прибора

Внимание! Между клеммами UDC+/BR+) и 06 (UDC) может присутствовать напряжение до 850 В. Между этими клеммами нет защиты от короткого замыкания!

Примечание - В модификациях ПЧВ3, мощностью, от 30 кВт до 90 кВт выводы DC-шины (DC+ и DC-) не предусмотрены.

Рисунок 1 – Подключение электродвигателя (кабель А, клеммы «Motor») и сетевых проводов (кабель Б, клеммы «Mains»). Цифрами обозначены: 1 – фаза; 2 – заземление; 3 - электродвигатель; 4 - реле

Аксессуары

Применяются исключительно для ПЧВ3 со степенью защиты корпуса IP20

Обозначение для заказаНаименованиеНазначение
ЛПО3Локальная панель оператора для ПЧВ3Служит для программирования и оперативного управления ПЧВ.Примечание.
Потенциометры MT22 Служат для удаленного управление скоростью вращения электродвигателя через аналоговый вход преобразователя частоты.
Комплект KM3Комплект монтажный (кабель 3 м) для ПЧВ3Служит для крепления ЛПО на удаленную панель. Содержит кабель (3 м) с разъемами, уплотнительную прокладку, фиксирующую рамку с винтами.
КрышкаКО3-1Крышка опции IP21 для ПЧВ3, корпус 01Служит для повышения защиты корпуса ПЧВ до степени IP21, надежного закрепления сетевых и моторных кабелей и защиты от прикосновения к силовым клеммам. Различаются размерами для соответствующих корпусов. В состав опции входят:
КрышкаКО3-2Крышка опции IP21 для ПЧВ3, корпус 02
КрышкаКО3-3Крышка опции IP21 для ПЧВ3, корпус 03
КрышкаКО3-4Крышка опции IP21 для ПЧВ3, корпус 04
КрышкаКО3-5Крышка опции IP21 для ПЧВ3, корпус 05
КрышкаКО3-6Крышка опции IP21 для ПЧВ3, корпус 06
КрышкаКО3-7Крышка опции IP21 для ПЧВ3, корпус 07
КрышкаКО3-8Крышка опции IP21 для ПЧВ3, корпус 08
ПанельПК3-1/2Панель кабельная для ПЧВ3, корпус 01 и 02Служит для надежного закрепления сетевых и моторных кабелей, а также для гальванического подключения оболочек бронированных кабелей к заземляющей клемме ПЧВ.Принцип действия состоит в подавлении помех путем отвода их энергии на клемму заземления. Крепится к клемме заземления в нижней части корпуса ПЧВ. Различаются размерами для соответствующих корпусов.
ПанельПК3-3Панель кабельная для ПЧВ3, корпус 03
ПанельПК3-4/5Панель кабельная для ПЧВ3, корпус 04 и 05
ПанельПК3-6Панель кабельная для ПЧВ3, корпус 06
ПанельПК3-7Панель кабельная для ПЧВ3, корпус 07
ПанельПК3-8Панель кабельная для ПЧВ3, корпус 08

Съемная локальная панель оператора ЛПО3

Съёмная локальная панель оператора ЛПО3 прибора предназначена для программирования и индикации значений параметров работы прибора. Запрограммированный прибор может функционировать без ЛПО3, поэтому партия из нескольких приборов может комплектоваться одной ЛПО3.

ЛПО3 поставляется по отдельному заказу.

Монтаж аксессуаров

Монтаж крышек опции IP21: «Крышка КО3-х», поз.1 и отсека кабельного: «Отсек ОК3-х», поз.2.
Монтаж кабеля- удлинителя 3м. «Комплект КМ3-1», поз.3
Монтаж панели кабельной: «Панель ПК3-х», поз 4.
Монтаж замка на DIN- рейку «Комплект KM1-2», поз. 5.

Таблица соответствия корпусов серии ПЧВ3.

Модификация ПЧВ3Крышка КОПанель ПК
ПЧВ3-К25-БКО3-1ПК3-1/2
ПЧВ3-К37-Б
ПЧВ3-К75-Б
ПЧВ3-1К5-Б
ПЧВ3-2К2-БКО3-2
ПЧВ3-3К7-БКО3-3ПК3-3
ПЧВ3-5К5-БКО3-4ПК3-4/5
ПЧВ3-7К5-Б
ПЧВ3-11К-БКО3-5
ПЧВ3-К37-ВКО3-1ПК3-1/2
ПЧВ3-К75-В
ПЧВ3-1К5-В
ПЧВ3-2К2-ВКО3-2
ПЧВ3-3К0-В
ПЧВ3-4К0-В
ПЧВ3-5К5-ВКО3-3ПК3-3
ПЧВ3-7К5-В
ПЧВ3-11К-ВКО3-4ПК3-4/5
ПЧВ3-15К-В
ПЧВ3-18К-ВКО3-5
ПЧВ3-22К-В
ПЧВ3-30К-ВКО3-6ПК3-6
ПЧВ3-37К-В
ПЧВ3-45К-В
ПЧВ3-55К-ВКО3-7ПК3-7
ПЧВ3-75К-В
ПЧВ3-90К-ВКО3-8ПК3-8

Комплектность

  • Прибор ПЧВ3
  • Руководство по программированию
  • Руководство по проектированию
  • Паспорт и руководство по эксплуатации
  • Гарантийный талон


Цены на продукцию


НаименованиеЦена, р.
Преобразователь частоты векторный ПЧВ3-7К5-В
Модель: ПЧВ3-7К5-В
Цена: 38 700,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-2К2-В
Модель: ПЧВ3-2К2-В
Цена: 24 900,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-15К-В
Модель: ПЧВ3-15К-В
Цена: 57 300,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-15К-В-54
Модель: ПЧВ3-15К-В-54
Цена: 83 100,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-4К0-В
Модель: ПЧВ3-4К0-В
Цена: 29 700,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-5К5-В
Модель: ПЧВ3-5К5-В
Цена: 34 800,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-30К-В
Модель: ПЧВ3-30К-В
Цена: 116 400,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-5К5-В-54
Модель: ПЧВ3-5К5-В-54
Цена: 49 200,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-К75-В-54
Модель: ПЧВ3-К75-В-54
Цена: 25 200,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-90К-В-54
Модель: ПЧВ3-90К-В-54
Цена: 371 700,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-1К5-В
Модель: ПЧВ3-1К5-В
Цена: 20 400,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-30К-В-54
Модель: ПЧВ3-30К-В-54
Цена: 157 200,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-37К-В
Модель: ПЧВ3-37К-В
Цена: 142 500,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-7К5-В-54
Модель: ПЧВ3-7К5-В-54
Цена: 55 500,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-11К-В
Модель: ПЧВ3-11К-В
Цена: 49 800,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-37К-В-54
Модель: ПЧВ3-37К-В-54
Цена: 192 300,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-1К5-В-54
Модель: ПЧВ3-1К5-В-54
Цена: 31 200,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-45К-В
Модель: ПЧВ3-45К-В
Цена: 174 600,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-11К-В-54
Модель: ПЧВ3-11К-В-54
Цена: 74 700,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-55К-В
Модель: ПЧВ3-55К-В
Цена: 213 000,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-2К2-В-54
Модель: ПЧВ3-2К2-В-54
Цена: 37 800,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-3К0-В
Модель: ПЧВ3-3К0-В
Цена: 28 200,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-45К-В-54
Модель: ПЧВ3-45К-В-54
Цена: 231 900,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-75К-В
Модель: ПЧВ3-75К-В
Цена: 238 500,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-55К-В-54
Модель: ПЧВ3-55К-В-54
Цена: 278 100,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-3К0-В-54
Модель: ПЧВ3-3К0-В-54
Цена: 41 400,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-18К-В
Модель: ПЧВ3-18К-В
Цена: 71 700,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-18К-В-54
Модель: ПЧВ3-18К-В-54
Цена: 110 100,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-К37-В
Модель: ПЧВ3-К37-В
Цена: 13 200,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-22К-В
Модель: ПЧВ3-22К-В
Цена: 84 900,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-4К0-В-54
Модель: ПЧВ3-4К0-В-54
Цена: 43 800,00р.
КУПИТЬ
Преобразователь частоты векторный ПЧВ3-90К-В
Модель: ПЧВ3-90К-В
Цена: 281 100,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-75К-В-54
Модель: ПЧВ3-75К-В-54
Цена: 315 900,00р.
КУПИТЬ
Преобразователь частоты векторный с IP54 ПЧВ3-22К-В-54
Модель: ПЧВ3-22К-В-54
Цена: 123 600,00р.
КУПИТЬ
Локальная панель оператора (без потенциометра) для ПЧВ1 и ПЧВ2 ЛПО2
Модель: ЛПО2
Цена: 1 680,00р.
КУПИТЬ
Локальная панель оператора для ПЧВ3 ЛПО3
Модель: ЛПО3
Цена: 2 820,00р.
КУПИТЬ
Локальная панель оператора (с потенциометром) для ПЧВ1 и ПЧВ2 ЛПО1
Модель: ЛПО1
Цена: 1 680,00р.
КУПИТЬ

Задать вопрос.

ОВЕН ПЧВ3 — преобразователи частоты векторные для насосов и вентиляторовОВЕН ПЧВ3 — преобразователи частоты векторные для насосов и вентиляторовОВЕН ПЧВ3 — преобразователи частоты векторные для насосов и вентиляторовОВЕН ПЧВ3 — преобразователи частоты векторные для насосов и вентиляторов



Телефоны:
/351/ 731-1403, 731-1404, 731-1405, 731-1406, 8-922-731-14-03
©2012 Дельта Инжиниринг.


ОФОРМИТЬ ЗАЯВКУ
