Autonics Серии KPN — контроллер технологического процесса



Устройства серии KPN — это высокопроизводительные и высокоточные контроллеры технологического процесса, которые отличаются малым интервалом измерений (50 мс) и точной индикацией (±0,3 %). Они имеют богатый набор функций, в том числе синхронное управление нагреванием/охлаждением, автоматический и ручной режимы управления и функция обмена данными. Помимо этого, для просмотра значений выхода управления предусмотрены штриховые индикаторы, а также яркий и хорошо читаемый светодиодный дисплей.

Отличительные особенности
* Интервал измерений в 10 раз короче по сравнению с предыдущими моделями.
* Малый интервал измерений (50 мс) и точная индикация (±0,3 %).
* Крупный, яркий и хорошо читаемый светодиодный дисплей.
* Понятная индикация состояния выхода управления благодаря штриховому индикатору.
* Синхронное управление нагреванием/охлаждением и режимы автоматического/ручного управления.
* Настройка с помощью установленной на ПК программы DAQMaster через интерфейсы связи USB или RS485: настройка параметров с помощью программы DAQMaster (предоставляется бесплатно).
※ Преобразователи интерфейсов (заказываются отдельно): SCM-US (преобразователь USB-последовательный), SCM-38I (преобразователь RS232C-RS485) и SCM-US48I (преобразователь USB-RS485).
* Выбора выхода управления: ТТР или токовый.
* Функция предупреждения об отключении нагревателя.
※ Трансформатор тока (заказывается отдельно): CSTC-E80LN, CSTC-E200LN
* Возможность установки до 4 уставок (через вывод цифрового входа).
* Компактная конструкция экономит монтажное пространство: толщина уменьшена на 38% по сравнению с предыдущими моделями (длина задней панели — 60 мм).
* Крышка блока выводов заказывается отдельно: R□A-COVER.
* Множество входов и диапазонов.

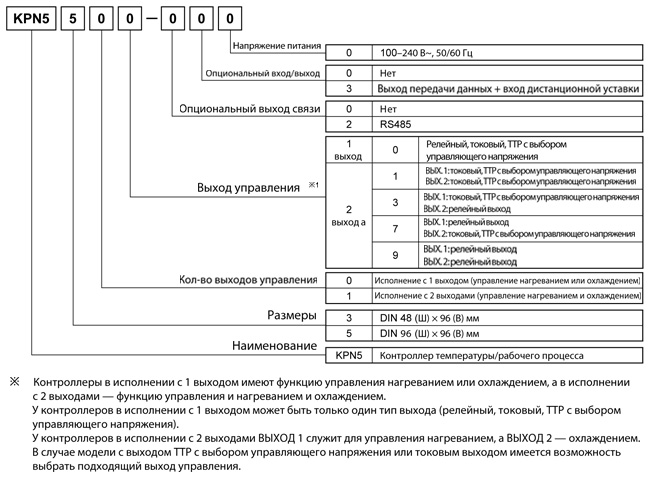

Информация для заказа

Технические характеристики

Серии ??KPN53 ??KPN55
Напряжение питания 100-240 В~, 50/60 Гц
Допустимый диапазон напряжения 90-110% номинального напряжения
Потребляемая мощность Макс. 15 ВА
Способ индикации Цифровой индикатор: 7 сегментов, красный и зеленый. Штриховой индикатор: красный, зеленый.
Размер знака Текущее значение (Ш ? В) 7,0 ? 14,6 мм 11,0 ? 22,0 мм
Уставка (Ш ? В) 6,0 ? 12,0 мм 6,0 ? 12,0 мм
Тип входа Термосопротивление JPt100? (100 Ом), D?t100? (100 Ом), DPt50? (50 Ом), Cu100? (100 Ом), Cu50? (50 Ом), Nikel120? (120 Ом) (6 типов)
Термопара K, J, E, T, L, N, U, R, S, B, C, G, PLII (13 типов)
Аналоговый o Напряжение: 0-100 мВ, 0-5 В, 1-5 В, 0-10 В (4 типа). Ток: 0-20 мА, 4-20 мА (2 вида)
Точность индикации Термосопротивление o При комнатной температуре (+23 °C +5 °C): (текущее значение +0,3 % или +1 °C, выбрать большее значение) +1 разряд?1.
Термопара
Аналоговый При комнатной температуре (+23 °C +5 °C): +0,3 % п. ш. +1 разряд. Вне диапазона комнатных температур: +0,5 % п. ш. +1 разряд
Вход трансформатора тока +5 % п. ш. +1 разряд
Выход управления Реле ВЫХ. 1, ВЫХ. 2: 250 В~, 5 А, 1 a
ТТР Макс. 11 В= +2 В, 20 мА
Токовый 0-20 мА или 4-20 мА по выбору (сопротивление нагрузки - макс. 500 Ом)
Выход сигнализации Реле Емкость контактов реле вых. сигнализации 1, 2 и 3 - 250 В~, 3 А, 1 a
Дополнительный выход Вых. передачи данных 4-20 мА (сопротивление нагрузки - макс. 600 Ом; точность выхода: +0,3 % п. ш. +1 разряд)
Вых. связи Выход RS485 (Modbus RTU)
Опциональный вход Вход трансформатора тока 0,0-50,0 А (диапазон измерений тока главного нагревателя) ? Входной/выходной ток: 1:1000
Вход дистанционной уставки 1-5 В= или 4-20 мА (токовый выход: используется внешнее сопротивление - 250 Ом)
Цифровой вход o Контактный: ВКЛ. - макс. 2 кОм, мин. 90 кОм.
Тип регулирования Нагревание или охлаждение ВКЛ./ВЫКЛ., П-, ПИ-, ПД-, ПИД-регулирование
Нагревание и охлаждение
Гистерезис o Термопара/термосопротивление: 1-100 °C/°F (0,1-100,0 °C/°F) o Аналоговый: от 1 до 100 (цифра)
Диапазон пропорционального регулирования (П) 0,1-999,9 °C (0,1-999,9 %)
Интегральная составляющая (И) 0-9999 с
Дифференциальная составляющая (Д) 0-9999 с
Время регулирования (Т) 0,1-120,0 с (только для релейного выхода или выхода ТТР)
Ручной сброс значения 0,0-100,0 %
Период измерения 50 мс
Диэлектрическая прочность 2000 В~, 50/60 Гц в течение 1 мин (между входным выводом и выводом питания)
Вибрация Амплитуда 0,75 мм при частоте 5-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов
Ресурс реле Механический Более 10 000 000 циклов
Электрический Более 100 000 циклов (активная нагрузка 250 В~, 3 А)
Сопротивление изоляции Мин. 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость Шум прямоугольной формы (ширина импульса - 1 мкс) от имитатора шума, +2 кВ фазы R и S.
Хранение данных в памяти Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Условия хранения и эксплуатации Температура окружающей среды -10...+50 °C, хранение: -20...+60 °C
Влажность 35-85% относительной влажности, хранение: 35-85% относительной влажности
Степень защиты IP65 (передняя панель)
Тип изоляции Двойная или усиленная изоляция
Масса Приблиз. 160 г Приблиз. 220 г
1. ◎ При комнатной температуре (+23 °C ±5 °C):
• В случае использования термопар типа K, J, T, N, E при температуре ниже -100 ˚С или термопар L, U, PLII и термосопротивлений Cu50 (50 Ом), DPt50 (50 Ом): (текущее значение ±0,3 % или ±2 °C, выбрать большее значение) ±1 разряд. • В случае термопар типа C, G и R, S при температуре ниже плюс 200 °C: (текущее значение ±0,3 % или ±3 °C, выбрать большее значение) ±1 разряд.
• В случае термопары типа B при температуре ниже +400 ˚C нормы точности не предусмотрены.
◎ Вне диапазона комнатных температур:
• Термосопротивления Cu50 (50 Ом), DPt50 (50 Ом): (текущее значение ±0,5 % или ±3 °C, выбрать большее значение) ±1 разряд.
• Термосопротивления R, S, B, C, G: (текущее значение ±0,5 % или ±10 °C, выбрать большее значение) ±1 разряд.
• Другие датчики: при температуре ниже -100 °C ±5 °C.
※ Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации

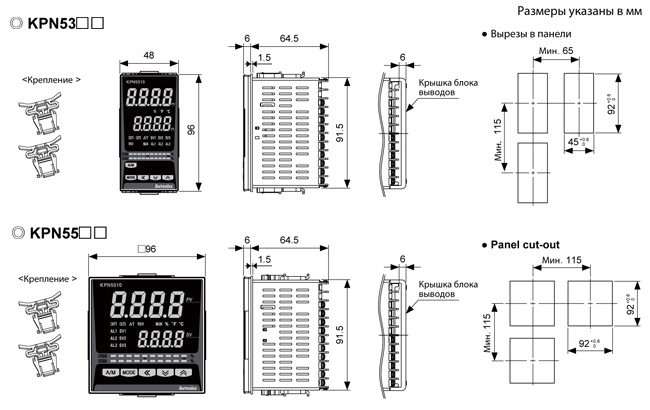

Размеры

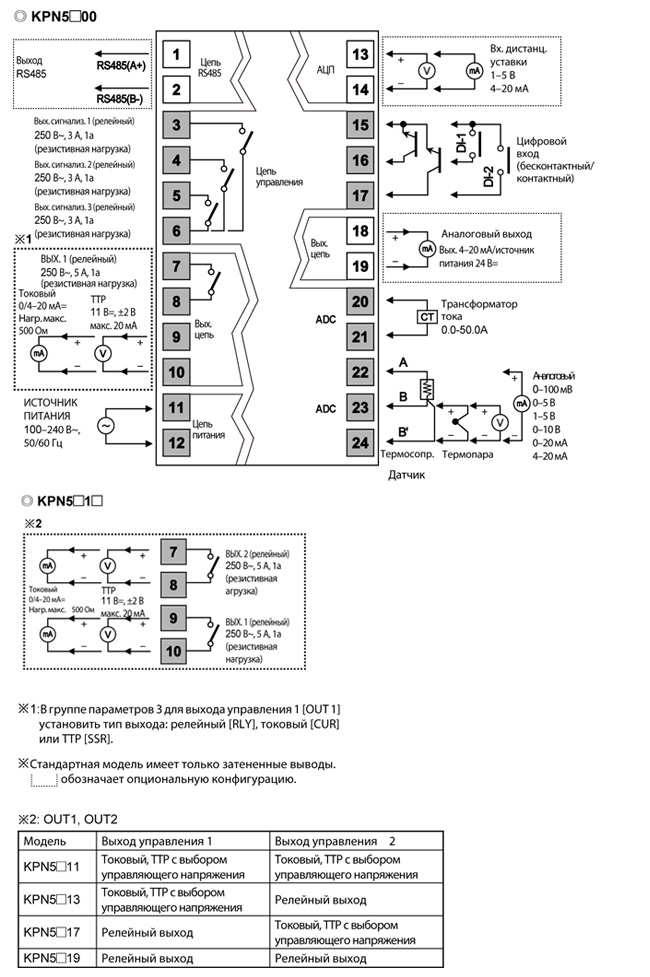

Схема соединений


Руководство пользователя

• Чтобы избежать индуктивных помех, канал прибора необходимо изол ировать от линии высокого напряжения или источника электропитания.
• Для отключения от источника питания в цепь питания следует доба вить силовой или автоматический выключатель.
• Рядом с местом оператора необходимо установить сетевой выключатель или автомат цепи.
• Прибор предназначен исключительно для регулирования тем пературы. Запрещается использовать его в качестве вольтметра или амперметра.
• Используемое термосопротивление должно иметь трехпроводную схему подключения. Для увеличения длины линии необходимо использовать провода с той же площадью поперечного сечения, что и у изначальных. В случае несовпадения сопротивления на разных участках линии сигнал температуры на входе может отличаться от сигнала на выходе.
• При близком расположении линии питания и линии входного сигнала, в первую следует включить сетевой фильтр, а вторую — экранировать.
• Не следует размещать прибор рядом с оборудованием, создающим высокочастотный шум (сварочные установки, швейные машины, регуляторы мощности).
• Рекомендуемые условия эксплуатации:
1.Эксплуатация в помещении.
2.Максимальная высота над уровнем моря — 2000 м
3.Степень загрязнения 2 (Pollution Degree 2)
4.Категория установки II (Installation Category II)
• Несоблюдение вышеприведенных указаний может привести к неисправности изделия.


Цены на продукцию


НаименованиеЦена, р.
OUT1(Relay,SSR,Cur)
Модель: KPN5200-000
Цена: 14 409,00р.
КУПИТЬ
OUT1,PV+R-SV
Модель: KPN5200-030
Цена: 15 929,00р.
КУПИТЬ
OUT1,RS
Модель: KPN5200-200
Цена: 15 929,00р.
КУПИТЬ
OUT1,RS,PV+R-SV
Модель: KPN5200-230
Цена: 17 437,00р.
КУПИТЬ
OUT1 AND OUT2(Cur OR SSR)
Модель: KPN5211-000
Цена: 15 163,00р.
КУПИТЬ
OUT1,2CUR,SSR*PV+RSV
Модель: KPN5211-030
Цена: 16 683,00р.
КУПИТЬ
OUT1 AND OUT2(Cur OR SSR)*RS
Модель: KPN5211-200
Цена: 16 683,00р.
КУПИТЬ
OUT1,2CUR,SSR*RSPVRSV
Модель: KPN5211-230
Цена: 18 203,00р.
КУПИТЬ
OUT1(Cur OR SSR),OUT2(Relay)
Модель: KPN5213-000
Цена: 15 163,00р.
КУПИТЬ
OUT1CUR,SSR,OUT2Relay*PV+RSV
Модель: KPN5213-030
Цена: 16 683,00р.
КУПИТЬ
OUT1CUR,SSR,OUT2Relay*RS
Модель: KPN5213-200
Цена: 16 683,00р.
КУПИТЬ
OUT1CUR,SSR,OUT2Relay*RSPVRSV
Модель: KPN5213-230
Цена: 18 203,00р.
КУПИТЬ
OUT1(Relay),OUT2(Cur OR SSR)
Модель: KPN5217-000
Цена: 15 163,00р.
КУПИТЬ
OUT1Relay,OUT2CUR,SSR*PV+RSV
Модель: KPN5217-030
Цена: 16 683,00р.
КУПИТЬ
OUT1Relay,OUT2CUR,SSR*RS
Модель: KPN5217-200
Цена: 16 683,00р.
КУПИТЬ
OUT1Relay,OUT2CUR,SSR*RSPVRSV
Модель: KPN5217-230
Цена: 18 203,00р.
КУПИТЬ
OUT1 OR OUT2(Relay)
Модель: KPN5219-000
Цена: 15 163,00р.
КУПИТЬ
OUT1 OR OUT2(Relay)*PV+R-SV
Модель: KPN5219-030
Цена: 16 683,00р.
КУПИТЬ
OUT1 OR OUT2(Relay)*RS485
Модель: KPN5219-200
Цена: 16 683,00р.
КУПИТЬ
OUT1 OR OUT2(Relay)*RS+PV+R-SV
Модель: KPN5219-230
Цена: 18 203,00р.
КУПИТЬ
OUT1(Relay,SSR,Cur)
Модель: KPN5300-000
Цена: 14 409,00р.
КУПИТЬ
OUT1,PV+R-SV
Модель: KPN5300-030
Цена: 15 929,00р.
КУПИТЬ
OUT1,RS485
Модель: KPN5300-200
Цена: 15 929,00р.
КУПИТЬ
OUT1,RS485,PV+R-SV
Модель: KPN5300-230
Цена: 17 437,00р.
КУПИТЬ
OUT1 AND OUT2(Cur OR SSR)
Модель: KPN5311-000
Цена: 15 163,00р.
КУПИТЬ
OUT1,2CUR,SSR*PV+RSV
Модель: KPN5311-030
Цена: 16 683,00р.
КУПИТЬ
OUT1 AND OUT2(Cur OR SSR)*RS
Модель: KPN5311-200
Цена: 16 683,00р.
КУПИТЬ
OUT1,2CUR,SSR*RSPVRSV
Модель: KPN5311-230
Цена: 18 203,00р.
КУПИТЬ
OUT1(Cur OR SSR),OUT2(Relay)
Модель: KPN5313-000
Цена: 15 163,00р.
КУПИТЬ
OUT1CUR,SSR,OUT2Relay*PV+RSV
Модель: KPN5313-030
Цена: 16 683,00р.
КУПИТЬ
OUT1CUR,SSR,OUT2Relay*RS
Модель: KPN5313-200
Цена: 16 683,00р.
КУПИТЬ
OUT1CUR,SSR,OUT2Relay*RSPVRSV
Модель: KPN5313-230
Цена: 18 203,00р.
КУПИТЬ
OUT1(Relay),OUT2(Cur OR SSR)
Модель: KPN5317-000
Цена: 15 163,00р.
КУПИТЬ
OUT1Relay,OUT2CUR,SSR*PV+RSV
Модель: KPN5317-030
Цена: 16 683,00р.
КУПИТЬ
OUT1(Relay),OUT2(Cur ORSSR)*RS
Модель: KPN5317-200
Цена: 16 683,00р.
КУПИТЬ
OUT1Relay,OUT2CUR,SSR*RSPVRSV
Модель: KPN5317-230
Цена: 18 203,00р.
КУПИТЬ
OUT1 OR OUT2(Relay)
Модель: KPN5319-000
Цена: 15 163,00р.
КУПИТЬ
OUT1 OR OUT2(Relay)*PV+R-SV
Модель: KPN5319-030
Цена: 16 683,00р.
КУПИТЬ
OUT1 OR OUT2(Relay)*RS485
Модель: KPN5319-200
Цена: 16 683,00р.
КУПИТЬ
OUT1 OR OUT2(Relay)*RS+PV+R-SV
Модель: KPN5319-230
Цена: 18 203,00р.
КУПИТЬ
OUT1(Relay,SSR,Cur)
Модель: KPN5500-000
Цена: 14 409,00р.
КУПИТЬ
OUT1,PV+R-SV
Модель: KPN5500-030
Цена: 15 929,00р.
КУПИТЬ
OUT1,RS485
Модель: KPN5500-200
Цена: 15 929,00р.
КУПИТЬ
OUT1,RS485,PV+R-SV
Модель: KPN5500-230
Цена: 17 437,00р.
КУПИТЬ
OUT1 AND OUT2(Cur OR SSR)
Модель: KPN5511-000
Цена: 15 163,00р.
КУПИТЬ
OUT1,2CUR,SSR*PV+RSV
Модель: KPN5511-030
Цена: 16 683,00р.
КУПИТЬ
OUT1 AND OUT2(Cur OR SSR)*RS
Модель: KPN5511-200
Цена: 16 683,00р.
КУПИТЬ
OUT1,2CUR,SSR*RSPVRSV
Модель: KPN5511-230
Цена: 18 203,00р.
КУПИТЬ
OUT1(Cur OR SSR),OUT2(Relay)
Модель: KPN5513-000
Цена: 15 163,00р.
КУПИТЬ
OUT1CUR,SSR,OUT2Relay*PV+RSV
Модель: KPN5513-030
Цена: 16 683,00р.
КУПИТЬ
OUT1CUR,SSR,OUT2Relay*RS
Модель: KPN5513-200
Цена: 16 683,00р.
КУПИТЬ
OUT1CUR,SSR,OUT2Relay*RSPVRSV
Модель: KPN5513-230
Цена: 18 203,00р.
КУПИТЬ
OUT1(Relay),OUT2(Cur OR SSR)
Модель: KPN5517-000
Цена: 15 163,00р.
КУПИТЬ
OUT1Relay,OUT2CUR,SSR*PV+RSV
Модель: KPN5517-030
Цена: 16 683,00р.
КУПИТЬ
OUT1Relay,OUT2CUR,SSR*RS
Модель: KPN5517-200
Цена: 16 683,00р.
КУПИТЬ
OUT1Relay,OUT2CUR,SSR*RSPVRSV
Модель: KPN5517-230
Цена: 18 203,00р.
КУПИТЬ
OUT1 OR OUT2(Relay)
Модель: KPN5519-000
Цена: 15 163,00р.
КУПИТЬ
OUT1 OR OUT2(Relay)*PV+R-SV
Модель: KPN5519-030
Цена: 16 683,00р.
КУПИТЬ
OUT1 OR OUT2(Relay)*RS485
Модель: KPN5519-200
Цена: 16 683,00р.
КУПИТЬ
OUT1 OR OUT2(Relay)*RS+PV+R-SV
Модель: KPN5519-230(A)
Цена: 18 203,00р.
КУПИТЬ

Задать вопрос.

Autonics Серии KPN — контроллер технологического процесса


Ваши вопросы:

ИгорьДобрый день!Посоветуйте датчики и контроллеры к ним для измерения температуры сыпучих материалов(строительный песок и щебень) размещаемых в 4-х бункерах(около 4 м3 каждый).Возможно существует модель контроллера к которому можно подключить все 4 датчика?

Ответ: Добрый день, Игорь.
Конструктив датчиков обычно выбирает технолог. Рекомендовать установить датчики с защитныой гильзой.
Основные параметры для выбора датчика это температура измеряемой среды и длина измерительной части.
Многканальные приборы так же у нас есть, сообщите свой контактный телефон и мы с Вами свяжемся для подбора датчика и терморегулятора.
