ОВЕН СПК207 — панельный программируемый логический контроллер

СНЯТ С ПРОИЗВОДСТВА!



Рекомендуемая замена

Рекомендуется к использованию:
В системах HVAC
В сфере ЖКХ (ИТП, ЦТП)
В АСУ водоканалов
Для управления климатическим оборудованием
В сфере производства строительных материалов
На транспорте

Оптимально для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий.

Отличительные особенности:
Объединение функций ПЛК и графической панели оператора в одном корпусе
Разработка программ визуализации и алгоритмов управления в единой среде программирования
Сенсорный экран управления
Дополнительные кнопки управления со светодиодной индикацией
Программное переключение режимов работы универсальных интерфейсов RS-232/RS-485
Разъемные клеммы для RS-485 и CAN
Индикация состояния обмена по последовательным интерфейсам на лицевой панели
Встроенный интерфейс Ethernet
Встроенная операционная система Linux
Полномодемный порт RS-232
Расширенное количество интерфейсов
Поддержка протоколов обмена ModBus (RTU, ASCII, TCP), ОВЕН, CAN-open
Возможность работы напрямую с портами контроллера для подключения нестандартных устройств
Контроллер имеет встроенные часы, для создания систем управления с учетом реального времени
Наличие большого объема Flash памяти, с возможностью расширения на SD-карте для архивирования данных

Конструктивные особенности
Контроллеры выполнены в щитовом исполнении. Габаритные и установочные размеры отличаются в зависимости от модификации, и приведены отдельно.
Расширение количества точек вводавывода осуществляется путем подключения внешних модулей вводавывода по любому из встроенных интерфейсов.

Программирование
Программирование контроллеров осуществляется в профессиональной, распространенной среде
CoDeSys v.3.x (ссылка на CoDeSys 3), максимально соответствующей стандарту МЭК 61131:
поддержка 5 языков программирования, для специалистов любой отрасли;
мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
функции документирования проектов;
количество логических операций ограничивается только количеством свободной памяти контроллера;
практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

Технические характеристики

СПК207-х.хх.00СПК207-х.хх.11СПК207-х.хх.10
Основные характеристики
Климатическое исполнение,0С- 20 ... + 60- 20 ... + 60- 20 ... + 60
ОхлаждениеПассивноеПассивноеПассивное
Степень защиты корпуса (с лицевой стороны)IP65IP65IP65
Диапазон напряжений питания, В СПК2хх-24 СПК2хх-220От 9 до 30 В постоянного тока(номинальное 24 В) Переменный ток: 90...245 В, 47:63 Гц или постоянный ток: 150...300 ВОт 9 до 30 В постоянного тока(номинальное 24 В) Переменный ток: 90...245 В, 47:63 Гц или постоянный ток: 150...300 ВОт 9 до 30 В постоянного тока(номинальное 24 В) Переменный ток: 90...245 В, 47:63 Гц или постоянный ток: 150...300 В
Потребляемая мощность, Вт30 (до 40 при включении)30 (до 40 при включении)30 (до 40 при включении)
Материал Лицевая панель КорпусПластик,
поликарбонат
Алюминий
Сталь
Алюминий
Сталь
Масса, не более, кг11,51,5
Индикация и элементы управления
Размер экрана, дюйм7"7"7"
Видимая область, мм152x91152x91152x91
ЖК дисплейTFTTFTTFT
Разрешение экрана, пиксель800x480800x480800x480
Количество цветов262144262144262144
Яркость, Кдм2300300300
Контрастность500:1500:1500:1
Индикация на передней панелиИндикация работы контроллера, индикация наличия сетевого обменанетИндикация работы контроллера, индикация наличия сетевого обмена
Тип подсветки дисплеяСветодиодная (LED)Светодиодная (LED)Светодиодная (LED)
Время работы подсветки, часов50 00050 00050 000
Сенсорное управление, типЕсть, резистивныйЕсть, резистивныйЕсть, резистивный
Количество нажатий1 000 0001 000 0001 000 000
"Механические6, с встроенными светодиодными индикаторамиНет6, с встроенными светодиодными индикаторами


Габаритные и установочные размеры

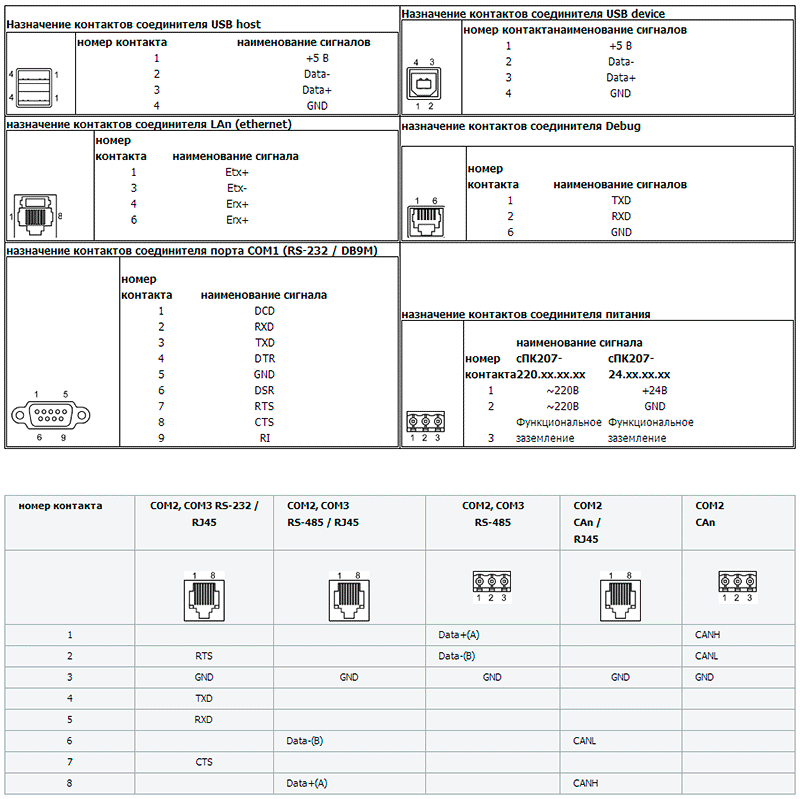

Схемы подключения



Типовые применения:
Автоматиция котельных
Поддержание температуры прямого теплоносителя на выходе котельной.
Управление сдвоенными насосами внутреннего и внешнего теплового контура.
Запрет включения котлов при отключенном состоянии циркуляционных котловых насосов.
Фиксирование аварийных ситуаций с формированием защитных воздействий.
Выдача аварийных сигналов на пульт диспетчера посредством GSM-связи.


Водоподготовка
Контроль и управление исполнительными механизмами.
Наглядное отображение информации о ходе технологического процесса.
Отображение информации о расходе воды на входе и выходе комплекса водоочистки.
Фиксация аварийных и нештатных ситуаций с соответствующей реакцией.



Комплект поставки:
Панельный Контроллер ОВЕН СПК207
Паспорт и руководство по эксплуатации
Компакт-диск с программным обеспечением
Кабель для прошивки встроенного программного обеспечения
Гарантийный талон
Комплект крепежных элементов


Руководство по эксплуатации ОВЕН СПК207

Задать вопрос.

ОВЕН СПК207 — панельный программируемый логический контроллер


Ваши вопросы:

ГостьИМЕЮТСЯ ЛИ В СПК207 АНАЛОГОВЫЕ ВХОДЫ?

Ответ: СПК не имеет входов и выходов на борту, все взаимодействие через модули ввода-вывода и другие устройства с интерфейсом (напр частотные регулятору, терморегуляторы и т.п.)

ГостьДобрый день. Интересует СПК207-24.04.00-CS-WEB.Предусмотрен ли стартовый набор для разработки?Среда разработки бесплатная?Спасибо.

Ответ: Добрый день. Софт для СПК бесплатный, идёт в комплекте на диске или скачивается с сайти Овен. Для программирования так же в комплекте USB кабель.

ВладимирДоброго времени суток! Хотел у Вас спросить в какую цену у Вас панельный контроллер СПК-207? И есть ли у Вас в наличии модуль дискретного вывода МУ110-32Р и панельный контроллер СПК-210? За ранее спасибо!

Ответ: Добрый день, Владимир.
Модификаций СПК много, например самая дорогая

СПК207- 24.04.00-CS- WEB

34810руб
Срок поставки обычно неделя. Модули так же с таким сроком поставки.

МаксимДобрый день! Какое максимальное количество сигналов ввода/вывода может использоваться с СПК207 (СПК210)? У меня задача такая: примерно 20 аналоговых входов (Pt1000 или Pt100), 10-15 дискретных входов (сухой контакт), 20 дискретных выходов (управление соленоидными клапанами). Если можно, то укажите, какими модулями ввода/вывода в данном случае мне нужно укомплектовать контроллер. С уважением, Максим

Ответ:
Ограничения по сути нет, необходимо отталкиваться от времени опроса каналов, а соответственно от скорости реакции системы на изменение входного сигнала. С указанным кол-вом сигналов скорость обмена и реакции будет достаточно высокой.
Модули подойдут следующие: 1) аналоговый ввод МВ110-8А (4 шт.), 2) дискретный ввод МВ110-16ДН (1шт.), 3) дискретный вывод МУ110-32Р (1шт.).
