ОВЕН СВ01 — счетчик времени



Назначение счетчика времени ОВЕН СВ01
Прибор предназначен для измерения интервалов времени и счета количества измеренных сигналов.
Счетчик времени СВ01 может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.
Он может применяться для автоматического учета времени наработки оборудования (двигателей, станков, автономных электростанций, компрессоров, холодильных установок, спецтехники и др. оборудования), благодаря чему удается измерить общую продолжительность работы оборудования и своевременно производить профилактические и регламентные работы.



Функциональные возможности счетчика времени ОВЕН СВ01
функция счетчика времени;
функция счетчика количества включений;
дискретный вход для подключения активных датчиков, имеющих на выходе транзистор n-p-n-типа с открытым коллектором, либо контактов, кнопок и других датчиков типа «сухой контакт»;
ВУ (по заказу) электромагнитное реле;
встроенный интерфейс RS -485(по заказу), протокол ОВЕН, Modbus ASCII/RTU:
управление счетом:
- по напряжению питания
- по внешнему сигналу с дискретного входа

Технические характеристики:
НаименованиеЗначение
Питание
Напряжение питания прибора СВ01-220.Х.Х.Х:
от сети переменного напряжения:
напряжение, Вот 90 до 264 В переменного тока (номинальные значения 110, 220)
частота, Гцчастотой от 47 до 63 Гц (номинальные значения 50 и 60 Гц)
от источника постоянного тока: напряжение, Вот 120 до 375 В постоянного тока (номинальные напряжения 220 В)
Напряжение питания прибора СВ01-24.Х.Х.Х от источника постоянного напряжения, Вот 10,5 до 30 (номинальные значения 12 и 24 В)
Выходное напряжение встроенного источника питания:
напряжения, В
СВ01-220.Х.Х.Х
СВ01-24.Х.Х.Х

24±3
(от 10,5 до 30)1)
Потребляемая мощность, ВА, не более10
Измерение
Предел абсолютной допустимой погрешности временных интервалов, не болеегде:
С- значение наименьшего разряда при измерении в данном диапазоне 2);
tизм – измеряемое значение, сек
Предел абсолютной допустимой погрешности счета количества измеренных сигналов в диапазоне от 0 до 999999, не более±1
Интерфейс связи RS-485
Скорости обмена, бит/сек2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200
Протоколы связиОВЕН; ModBus-RTU; ModBus-ASCII
Входное сопротивление12 кОм (стандартная нагрузка)
Конструктивное исполнение
Степень защиты корпуса
- для корпуса Н
- для корпуса Щ1 (со стороны лицевой панели)
- для корпуса Щ2 (со стороны лицевой панели)

IP44
IP54
P54
Габаритные размеры, мм
- корпус Н
- корпус Щ1
- корпус Щ2
105х130х65
96х96х70
96x48x100
НаименованиеЗначение
Масса прибора, кг, не более0,4
Средний срок службы, лет, не менее12
1)Физически в СВ01-24.Х.Х.Х входное напряжение выводится напрямую на выходные клеммы прибора, без дополнительного преобразования
2)В зависимости от диапазона измерения значение наименьшего разряда Сравно:
- 1 сек (для диапазона от 0 сек до 23 ч 59 мин 59 сек);
- 1 мин (для диапазона от 24 ч до 9999 ч 59 мин);
- 1 ч (для диапазона от 10000 ч до 99999 ч)

Характеристики входного сигнала

ПараметрЗначение
Максимальный входной ток "0" и "1", мА, не более5
Уровень сигнала, соответствующий логической единице на входе прибора, Вот 5 до 30
Уровень сигнала, соответствующий логическому нулю на входе прибора, Вот 0 до 3
Максимальное входное напряжение, В, не более30
Длительность сигнала на входе, мс, не менее300

Характеристики ВУ

Тип ВУТехнические характеристикиЗначение
Реле электромагнитное (Р)Максимальный ток нагрузки (при 250В 50Гц и cosφ >0,4), А, не менее8
Максимальное напряжение нагрузки переменного тока В, не менее240
Максимальное напряжение нагрузки постоянного тока (при токе нагрузки 8А), В, не менее30


Схемы подключения


Габаритные размеры:
Счетчик времени СВ01 может быть выполнен в 3 вариантах корпусов:
Н – корпус настенного крепления:
130х105х65мм;
Щ1 – корпус щитового крепления:
96х96х65мм;
Щ2 – корпус щитового крепления:
96х48х100мм.

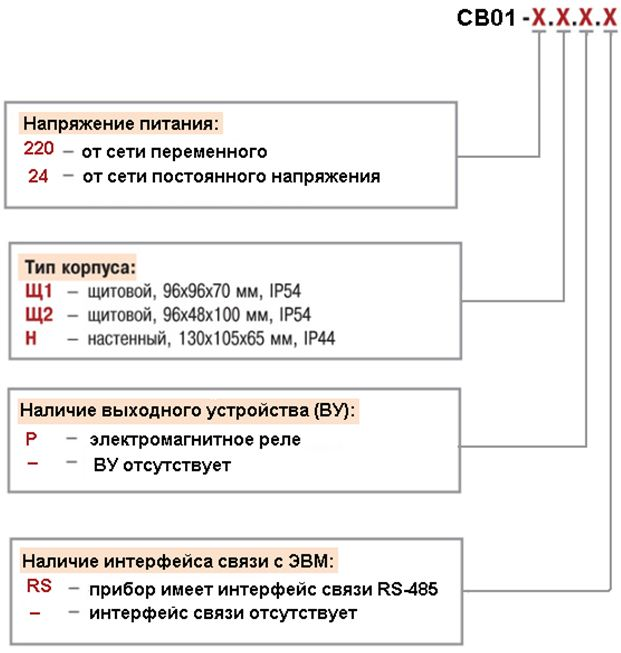

Модификации:


.

Цены на продукцию

НаименованиеЦена, р.
СВ01-220.Щ1Цена:3,186.00р.
КУПИТЬ
СВ01-220.Щ1.РЦена:3,304.00р.
КУПИТЬ
СВ01-220.Щ2Цена:3,186.00р.
КУПИТЬ
СВ01-220.Щ2.РЦена:3,304.00р.
КУПИТЬ
СВ01-220.Н
позиция на заказ (срок поставки от 2 недель)
Цена:3,186.00р.
КУПИТЬ
СВ01-220.Н.Р
позиция на заказ (срок поставки от 2 недель)
Цена:3,304.00р.
КУПИТЬ
СВ01-220.Н.Р.RS
позиция на заказ (срок поставки от 2 недель)
Цена:3,717.00р.
КУПИТЬ
СВ01-220.Щ1.Р.RS
позиция на заказ (срок поставки от 2 недель)
Цена:3,717.00р.
КУПИТЬ
СВ01-220.Щ2.Р.RS
позиция на заказ (срок поставки от 2 недель)
Цена:3,717.00р.
КУПИТЬ
СВ01-24.Н
позиция на заказ (срок поставки от 2 недель)
Цена:3,186.00р.
КУПИТЬ
СВ01-24.Н.Р
позиция на заказ (срок поставки от 2 недель)
Цена:3,304.00р.
КУПИТЬ
СВ01-24.Н.Р.RS
позиция на заказ (срок поставки от 2 недель)
Цена:3,717.00р.
КУПИТЬ
